Datos del producto:
Pago y Envío Términos:
|
| Tipo de modelo: | Cuadros de cable de CU/XLPE/SWA/PVC | Voltagem nominal: | 1kv |
|---|---|---|---|
| El aislamiento: | XLPE | El conductor: | Cu, cobre |
| Armadura: | SWA, acero blindado con alambre | Tamaños: | 1 ~ 630 mm2 |
| Corazones: | Base 4 | Material de la cubierta: | PVC, PE, LSOH |
| Las normas: | IEC/BS/ES/VDE | Garantización: | 2 años |
| muestra gratuita: | Avaliado | sociedad: | Grupo shenghua |
| Marca del producto: | El cable | ||
| Resaltar: | cable de transmisión acorazado,Cable eléctrico acorazado |
||

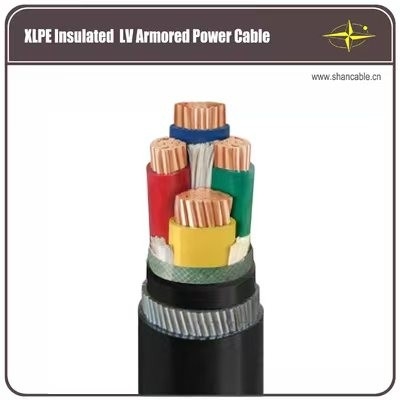

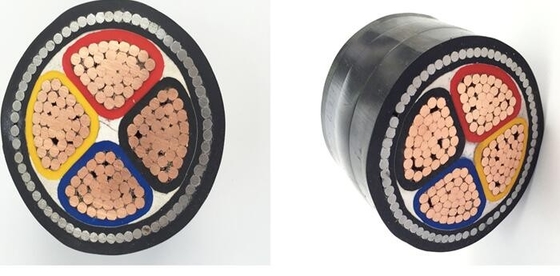

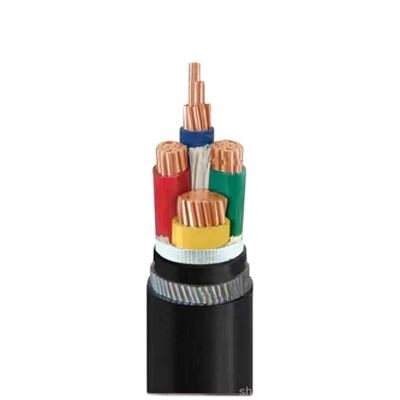

Construcción
| El conductor | Conductor de cobre en hebras compactas, clase 2 según la norma IEC 60228 |
| Conductor de cobre sólido circular, clase 1 según la CEI 60228 | |
| El aislamiento | XLPE ((polietileno cruzado) |
| El relleno | El relleno de PP |
| Cintas de envoltura | Los demás tejidos |
| Revestimiento interno | PVC extruido |
| Las armaduras | Acero de alambre |
| Cubierta general |
PVC resistente a las termitas |
Aplicaciones
Se utiliza para líneas de transmisión y distribución de energía con voltaje nominal de 35 kV o menos.El cable eléctrico xlpe cuenta no sólo con características de excelente electricidad, el mecanismo,
resistente al calor y al envejecimiento, resistente al estrés ambiental y resistente a la corrosión química, pero también simple
estructura, peso ligero, no hay restricción por la gota de colocación y alta temperatura permitida para el trabajo a largo plazo.
Las normas
Las condiciones de los productos de la categoría 1 se aplican a los productos de la categoría 2 y a los productos de la categoría 3 incluidos en el anexo I.
China.Se aplicará el procedimiento siguiente:
Otras normas comoBS,DIN e ICEA bajo petición
Datos técnicos
Válvulas de carga de los motores de las categorías A y B
Temperatura máxima del conductor: por debajo de lo normal (90°C), de urgencia (130°C) o cortocircuito no superior a 5 s (250°C) condiciones.
La temperatura ambiente es mínima.0°C, después de la instalación y sólo cuando el cable esté en posición fija
Radios de flexión mínimos: 20 x D.O. del cable para cables no blindados de un solo núcleo
15 x O.D. de cable para cables blindados de un solo núcleo
15 x O.D. de cable para cables no blindados multicore
12 x O.D. de cable para cables blindados de varios núcleos
Especificaciones
| Sección transversal del conductor |
Las hebras No. / Dia. del director |
espesor de aislamiento | espesor del revestimiento interior | Dia. de alambre de armadura | espesor de la vaina | Aproximadamente. |
Es una aproximación. Peso |
Resistencia máxima de DC del conductor (20 °C) | Teste de tensión AC | Calificación actual | |
| En el caso de los2 | PC/mm | En el caso de los | En el caso de los | (mm) | En kg/km | O / km | El valor de las emisiones de CO2 | En el aire (A) | En el suelo ((A) | ||
| 4 × 4 | 7 y 0.85 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 7 y 1.04 | 0.7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7 y 1.38 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7 y 1.78 | 0.7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7/2. ¿Qué quieres?14 | 0.9 | 1.0 | 1.6 | 1.8 | 29.2 | 2036 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 7/2. ¿Qué quieres?52 | 0.9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 10/2. ¿Qué quieres decir?52 | 1.0 | 1.0 | 2.0 | 2.0 | 33.0 | 3064 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 14 y medio.52 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 19 y medio.52 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 24 horas al día.52 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 30 y medio.52 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 37 y medio.52 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48 y medio.52 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 | 61 y medio.52 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 400 | 61 y medio.97 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0.0470 | 3.5 | 570 | 575 |
Somos capaces de cumplir con los horarios de entrega más estrictos de acuerdo a cada pedido de compra.
El cumplimiento de los plazos es siempre la principal prioridad, ya que cualquier retraso en la entrega del cable puede contribuir al retraso general del proyecto y al exceso de costes.
El cable se suministra en carretes de madera, cajas de cartón ondulado y bobinas.
cinta adhesiva y tapas de sellado no higroscópicas para proteger los extremos del cable de la humedad.
El marcado requerido se imprimirá con un material a prueba de intemperie en el exterior del tambor.
de acuerdo con las necesidades del cliente.
