Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Cable Armado MV | El aislamiento: | XLPE |
|---|---|---|---|
| Armadura: | Cintas de acero, alambre de acero | Conductor: | Aluminio de cobre |
| Corazones: | Tres núcleos | Estándar: | EL IEC, BS, ES, VDE |
| garantía: | 2 años | muestra gratis: | Sí |
| sociedad: | Grupo shenghua | Marca: | El cable |
| Resaltar: | Cable eléctrico blindado con alambre de acero de 6.6KV,Cables eléctricos blindados de alambre de acero |
||
En los ecosistemas industriales de alta tensión, desde las plantas siderúrgicas hasta los parques eólicos marinos, la resistencia eléctrica no es solo crítica; no es negociable. Shanghai Shenghua Cable Group ofrece seguridad de energía de misión crítica con sus cables eléctricos blindados con cable de acero (SWA), diseñados para la transmisión de 6,6 kV a 35 kV en aplicaciones exteriores, subterráneas e industriales donde el estrés mecánico, las EMI y las temperaturas extremas amenazan la continuidad operativa.
Los cables SWA de Shenghua implementan una arquitectura meticulosamente estratificada para conquistar los peligros industriales:
Métricas clave de rendimiento
| Parámetro | Cable de 6/10 kV | Cable de 18/30 kV |
|---|---|---|
| Tensión de prueba | 21 kV/5 min | 63 kV/5 min |
| Radio de curvatura | 15 × diámetro | 15 × diámetro |
| Rango de temperatura | -20 °C a +90 °C | -20 °C a +90 °C |
| Cortocircuito | 250 °C (máx. 5 segundos) | 250 °C (máx. 5 segundos) |
| Cumple con IEC 60502-2, GB/T 12706.2-2008, BS, DIN |
Estructuras de energía industrial
Redes de energía renovable
Infraestructura urbana
Los cables de Shenghua superan las certificaciones:

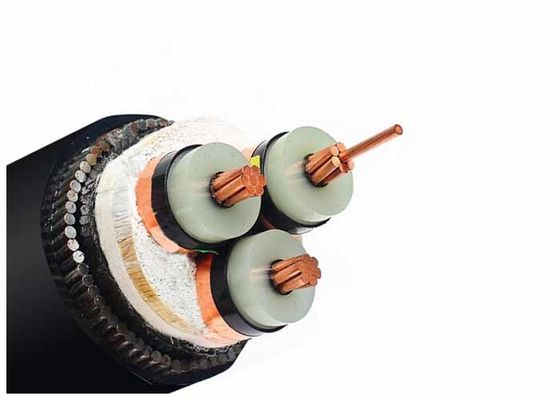

Construcción
1 ..... cobre desnudo trenzado
2 ..... capa interna de material semiconductivo
3 ..... aislamiento del núcleo de polietileno reticulado
4 ..... capa externa de material semiconductivo
5 ..... cinta semiconductiva
6 ..... pantalla de hilos de cobre
7 ..... Tira de relleno, hilo o papel
8 ..... Cinta de envoltura no tejida o ignífuga
9 ..... Cubierta interior de PVC extruido
10 .... Blindado con cinta de acero inoxidable
11 .... Cubierta general: cloruro de polivinilo (PVC) o FR-PVC, PE, LSOH
Aplicación
Se utiliza en estaciones transformadoras, bloques de conmutación, en centrales eléctricas y plantas industriales. Cable de alimentación de media tensión para aplicación estática en tierra, dentro y fuera de las instalaciones, en exteriores, en canales de cable, en agua, en condiciones donde los cables no están expuestos a mayores esfuerzos mecánicos y de tracción.
Estándares
Internacional: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Otros estándares como BS, DIN e ICEA bajo petición
| Tensión de prueba | 6 / 10 kV | [kV] | 21 / 5 min. |
| 12 / 20 kV | [kV] | 42 / 5 min. | |
| 18 / 30 kV | [kV] | 63 / 5 min. | |
| Rango de temperatura | en movimiento | -20 °C hasta +90 °C | |
| fijo | -20 °C hasta +90 °C | ||
| Temperatura de funcionamiento | cortocircuito | °C | 250 |
| Tiempo de cortocircuito | máx. | [seg] | 5 |
| Radio de curvatura | mín. | x diámetro | 15 |
| Inflamabilidad | estándar | EN 50265-2-1 |
*) Embalaje: CORTE = cable en diferentes longitudes en tambor o carrete, posible corte a la longitud requerida
Detalles del cable de alimentación MV (6 a 35 kV)
YJ: Aislamiento XLPE
V: Cubierta de PVC
32: Blindaje de alambre de acero: 3 núcleos
22: Blindaje de cinta de acero: 3 núcleos
72: Blindaje de alambre de aluminio: 1 núcleo
62: Blindaje de cinta de acero inoxidable: 1 núcleo
ZR: Resistente a las llamas
| Cable de alimentación MV (11 kV 15 kV 33 kV) | ||
| Modelo y descripción Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | N.º de núcleo | Área de la sección transversal del conductor (mm2) |
| aislamiento xlpe | 1 núcleo 3 núcleos | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm cuadrados |
| Núcleo de Cu | ||
| YJV, N2XSY; cable de alimentación con cubierta de PVC | ||
| YJV22; cable de alimentación blindado con cinta de acero, con cubierta de PVC | ||
| YJV32, YJV42; cable de alimentación blindado con alambre de acero, con cubierta de PVC | ||
| Núcleo de Al | ||
| YJLV, NA2XSY; cable de alimentación con cubierta de PVC | ||
| YJLV22; cable de alimentación blindado con cinta de acero, con cubierta de PVC | ||
| YJLV32, YJLV42; cable de alimentación blindado con alambre de acero, con cubierta de PVC | ||
Certificado
ISO, CE, KEMA, IEC, RoHS, CCC, P3C y muchos otros bajo petición
EMBALAJE Y ENVÍO
Todos los cables para exportación están bien embalados y protegidos por un tambor de madera o un tambor de madera y acero. El material de embalaje depende del peso y el tamaño del cable. Después de que los tambores de cable bien embalados se envían al puerto marítimo, se cargan en un contenedor de 20 pies o un contenedor de 40 pies. Todos los tambores de cable están firmemente fijados con un cinturón de seguridad para garantizar que no haya movimiento durante el transporte marítimo. El tamaño del contenedor se elige de acuerdo con el peso de la mercancía total cargada o según los requisitos del cliente.
Servicios
* Somos uno de los mayores fabricantes de cables y cables de alimentación en China y tenemos más de 20 años de experiencia en producción y comercialización.
* Aceptamos OEM. El tamaño y el material del cable se personalizan. Su propio logotipo y su propio diseño son bienvenidos. Produciremos de acuerdo con sus requisitos y descripción;
* Por favor, envíenos una consulta para obtener más información sobre los productos y le daremos una respuesta en 12 horas.
