Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Cable CU blindado de alta tensión | El aislamiento: | XLPE |
|---|---|---|---|
| Armadura: | ¿Qué pasa? | Conductor: | De cobre |
| Cubierta: | PVC, PE, LSOH | Corazones: | Una base |
| Estándar: | EL IEC, BS, ES, VDE | garantía: | 2 años |
| sociedad: | Grupo shenghua | Marca: | El cable |
| Resaltar: | Cable eléctrico blindado con aislamiento XLPE,Cable eléctrico blindado con pantalla de cobre,Cable eléctrico blindado de alta tensión |
||

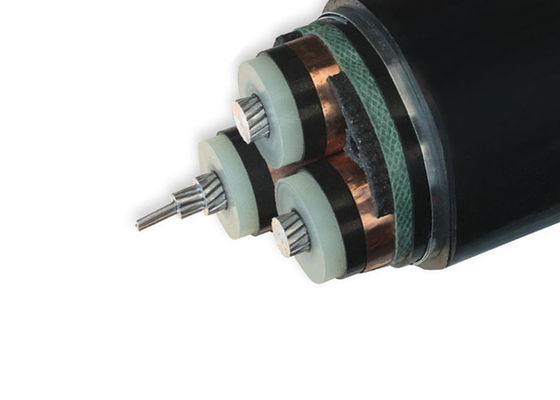

En la columna vertebral de la infraestructura moderna, desde las estaciones transformadoras hasta las redes eléctricas subterráneas, la fiabilidad no es una opción; es un mandato. Shanghai Shenghua Cable Group responde a esta demanda con su avanzado Cable eléctrico blindado de aluminio con pantalla de cobre y aislamiento XLPE, diseñado para la transmisión de energía de alta tensión (11kV-33kV) en los entornos más desafiantes.
Construcción robusta para condiciones extremas:
Métricas de rendimiento inigualables:
Longevidad rentable:
Redes eléctricas subterráneas: Variantes blindadas con cinta de acero (YJV22/YJLV22) para subestaciones urbanas
Los cables de Shenghua cumplen con:
Detalles del cable de alimentación blindado de alta tensión
YJ: Aislamiento XLPE
V: Cubierta de PVC
32: Armadura de alambre de acero: 3 núcleos
22: Armadura de cinta de acero: 3 núcleos
72: Armadura de alambre de aluminio: 1 núcleo
62: Armadura de cinta de acero inoxidable: 1 núcleo
ZR: Resistente a la llama
Estándares
Internacional: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Otros estándares como BS, DIN e ICEA bajo petición
| Cable de alimentación MV (11kv 15kv 33kv) | ||
| Modelo y descripción Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | Número de núcleos | Área de sección transversal del conductor (mm2) |
| Aislamiento XLPE | 1 núcleo 3 núcleos | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm cuadrados |
| Núcleo de Cu | ||
| YJV, N2XSY; cable de alimentación con cubierta de PVC | ||
| YJV22; cable de alimentación blindado con cinta de acero, con cubierta de PVC | ||
| YJV32, YJV42; cable de alimentación blindado con alambre de acero, con cubierta de PVC | ||
| Núcleo de Al | ||
| YJLV, NA2XSY; cable de alimentación con cubierta de PVC | ||
| YJLV22; cable de alimentación blindado con cinta de acero, con cubierta de PVC | ||
| YJLV32, YJLV42; cable de alimentación blindado con alambre de acero, con cubierta de PVC |
||
Aplicación:
a. Se utiliza en estaciones transformadoras, bloques de conmutación, en plantas de energía eléctrica y plantas industriales. Cable de alimentación de media tensión para aplicaciones estáticas en el suelo, dentro y fuera de las instalaciones, al aire libre, en canales de cable, en agua, en condiciones donde los cables no están expuestos a mayores tensiones mecánicas y de tracción.
b. Para evitar los efectos del impacto externo, la capa semiconductiva adherente extruida entre el conductor y el aislamiento, junto con el conductor de cobre concéntrico, asegura la restricción del campo eléctrico y la resistencia a las descargas parciales.
c. Debido a su factor muy bajo de pérdida dieléctrica, que permanece constante durante toda su vida útil, y debido a la excelente propiedad de aislamiento del material XLPE, firmemente empalmado longitudinalmente con pantallas internas y externas de material semiconductivo (extruido en un proceso), el cable tiene una alta fiabilidad operativa.
Construcción
| Conductor: | Cobre redondo de aluminio, multifilar trenzado compactado (RM), clase 2 según HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| Pantalla interna: | Piel semiconductiva extruida en el conductor |
| Aislamiento: | XLPE (polietileno reticulado, marca reciente: PE-X) compuesto DIX 8 según HRN HD 620 S1 o 2XI1 según DIN VDE 0207 parte 22 |
| Pantalla externa: | Piel semiconductiva extruida en el aislamiento, empalmada longitudinalmente con aislamiento (+cinta de material semiconductivo) |
| Pantalla del conductor: | Cinta de cobre envuelta en contra-hélice |
| Relleno: | Tiras de relleno, hilo o papel |
| Envoltura: | Cinta de envoltura no tejida o ignífuga o impermeable |
| Cubierta interna: | PVC extruido |
| Armadura: | Alambre de aluminio |
| Cubierta general | cloruro de polivinilo (PVC) o FR-PVC, PE, LSOH |
| Color de la cubierta | Negro, rojo o personalizado |
Parámetro técnico
| Sección transversal nominal del conductor | Hebras No./Dia. Del conductor | Espesor del aislamiento | Espesor de la cubierta interna | Diámetro del alambre de la armadura | Espesor de la cubierta | Aprox. O.D. |
Aprox. Peso |
Resistencia máxima de CC del conductor (20 °C) | Tensión de prueba CA | Clasificación de corriente | |
| mm2 | pc/mm | mm | mm | mm | mm | (mm) | kg/km | Ω /km | kV/5min | En el aire (A) | En el suelo (A) |
| 1 × 50 | 10/2.52 | 8 | 1.2 | 2.0 | 2.2 | 40.0 | 2857 | 0.387 | 63 | 210 | 215 |
| 1 × 70 | 14/2.52 | 8 | 1.2 | 2.0 | 2.3 | 42.0 | 3166 | 0.268 | 63 | 260 | 265 |
| 1 × 95 | 19/2.52 | 8 | 1.2 | 2.0 | 2.3 | 43.0 | 3499 | 0.193 | 63 | 320 | 315 |
| 1 × 120 | 24/2.52 | 8 | 1.3 | 2.5 | 2.4 | 46.0 | 4264 | 0.153 | 63 | 370 | 360 |
| 1 × 150 | 30/2.52 | 8 | 1.4 | 2.5 | 2.5 | 48.0 | 4671 | 0.124 | 63 | 420 | 405 |
| 1 × 185 | 37/2.52 | 8 | 1.4 | 2.5 | 2.5 | 49.0 | 5121 | 0.0991 | 63 | 480 | 455 |
| 1 × 240 | 48/2.52 | 8 | 1.4 | 2.5 | 2.6 | 52.0 | 5780 | 0.0754 | 63 | 565 | 530 |
| 1 × 300 | 61/2.52 | 8 | 1.4 | 2.5 | 2.7 | 54.0 | 6482 | 0.0601 | 63 | 650 | 595 |
| 1 × 400 | 61/2.97 | 8 | 1.4 | 2.5 | 2.8 | 58.0 | 7657 | 0.0470 | 63 | 755 | 680 |
| 1 × 500 | 61/3.23 | 8 | 1.6 | 2.5 | 2.9 | 61.0 | 8894 | 0.0366 | 63 | 865 | 765 |
Embalaje y envío
Todos los cables para exportación están bien embalados y protegidos por un tambor de madera o un tambor de madera y acero. El material de embalaje depende del peso y el tamaño del cable. Después de que los tambores de cable bien embalados se envían al puerto marítimo, se cargan en un contenedor de 20 pies o un contenedor de 40 pies. Todos los tambores de cable están firmemente fijados con un cinturón de seguridad para asegurar que no haya movimiento durante el transporte marítimo. El tamaño del contenedor se elige de acuerdo con el peso total de las mercancías cargadas o según los requisitos del cliente.
