Datos del producto:
Pago y Envío Términos:
|
| Tipo de modelo: | Cuatro núcleos de alambre de acero cable blindado | Válvulas de tensión: | 0.6/1KV |
|---|---|---|---|
| El aislamiento: | XLPE | Conductor: | De cobre |
| Armadura: | alambre de acero | Tamaños: | 1 ~ 630 mm2 |
| Corazones: | Base 4 | Material de la cubierta: | PVC, PE, LSOH |
| Las normas: | IEC/BS/ES/VDE | garantía: | 2 años |
| Muestra gratuita: | Disponible | sociedad: | Grupo shenghua |
| Marca: | El cable | ||
| Resaltar: | Cable eléctrico armado XLPE,Cable eléctrico armado de 4 núcleos,Cables eléctricos blindados de alambre de acero |
||
En infraestructuras críticas, desde redes de metro hasta plantas industriales, la resiliencia eléctrica no es negociable.Shanghai Shenghua Cable Group aprovecha más de 35 años de experiencia en ingeniería para entregar cables blindados de alambre de acero de 4 núcleos (SWA) que soportan cargas de trituración, exposición química y temperaturas extremas, garantizando una transmisión de energía impecable hasta 35 kV
Protección de grado militar
Diseñado para condiciones extremas.
El cumplimiento y la seguridad primero
Con más de 10 bases de producción en toda China y exportaciones a más de 30 países, Shenghua combina escala con precisión:
Aplicaciones: Se utiliza para líneas de transmisión y distribución de energía con voltaje nominal de 35 kV o menos.El cable eléctrico xlpe cuenta no sólo con características de excelente electricidad, el mecanismo,
resistente al calor y al envejecimiento, resistente al estrés ambiental y resistente a la corrosión química, pero también simple
estructura, peso ligero, no hay restricción de la gota de colocación y alta temperatura permitida para el trabajo a largo plazo.
Las normas: Internacional: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008 y en el caso de los Estados miembros:
Otras normas como BS, DIN e ICEA bajo petición

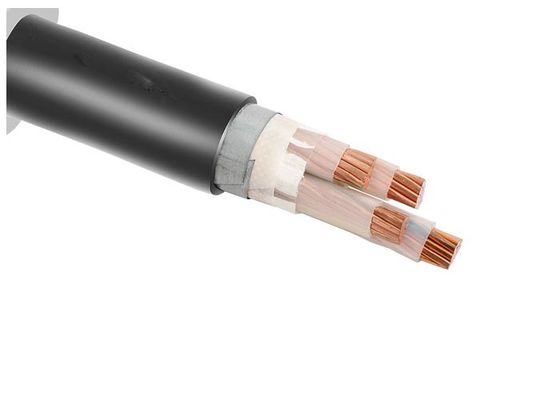

Construcción:
| El conductor | Conductor de cobre en hebras compactas, clase 2 según la norma IEC 60228 |
| Conductor de cobre sólido circular, clase 1 según la CEI 60228 | |
| El aislamiento | XLPE ((polietileno cruzado) |
| El relleno | El relleno de PP |
| Cintas de envoltura | Los demás tejidos |
| Revestimiento interno | PVC extruido |
| Las armaduras | Acero de alambre |
| Cubierta general |
PVC resistente a las termitas |
Datos técnicos:
Válvulas de carga de los motores de las categorías A y B
Temperatura máxima del conductor: en condiciones normales (90°C), de emergencia (130°C) o de cortocircuito, no más de 5 s (250°C).
Temperatura ambiente mínima: 0°C, después de la instalación y sólo cuando el cable esté en posición fija
Radios de flexión mínimos: 20 x D.O. del cable para cables no blindados de un solo núcleo
15 x O.D. de cable para cables blindados de un solo núcleo
15 x O.D. de cable para cables no blindados multicore
12 x O.D. de cable para cables blindados de varios núcleos
Especificaciones:
| Sección transversal del conductor |
Las hebras No. / Dia. del director |
espesor de aislamiento | espesor del revestimiento interior | Dia. de alambre de armadura | espesor de la vaina | Aproximadamente. |
Es una aproximación. Peso |
Resistencia máxima de DC del conductor (20 °C) | Teste de tensión AC | Calificación actual | |
| En mm2 | PC/mm | En el caso de los | En el caso de los | (mm) | En kg/km | O / km | El valor de las emisiones de CO2 | En el aire (A) | En el suelo ((A) | ||
| 4 × 4 | 7 y 0.85 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 7 y 1.04 | 0.7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7 y 1.38 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7 y 1.78 | 0.7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7/2. ¿Qué quieres?14 | 0.9 | 1.0 | 1.6 | 1.8 | 29.2 | 2036 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 7/2. ¿Qué quieres?52 | 0.9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 10/2. ¿Qué quieres decir?52 | 1.0 | 1.0 | 2.0 | 2.0 | 33.0 | 3064 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 14 y medio.52 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 19 y medio.52 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 24 horas al día.52 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 30 y medio.52 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 37 y medio.52 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48 y medio.52 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 | 61 y medio.52 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 400 | 61 y medio.97 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0.0470 | 3.5 | 570 | 575 |
Somos capaces de cumplir con los horarios de entrega más estrictos de acuerdo a cada pedido de compra.
El cumplimiento de los plazos es siempre la máxima prioridad, ya que cualquier retraso en la entrega del cable puede contribuir al retraso general del proyecto y al exceso de costes.
El cable se suministra en carretes de madera, cajas de cartón ondulado y bobinas.
cinta adhesiva y tapas de sellado no higroscópicas para proteger los extremos del cable de la humedad.
El marcado requerido se imprimirá con un material a prueba de intemperie en el exterior del tambor.
de acuerdo con las necesidades del cliente.
