Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Cable blindado / Cable de alimentación blindado | Área nominal del conductor: | 1.5 mm2 a 1000 mm2 |
|---|---|---|---|
| Voltado de ensayo: | 12.5 kV/ 5min. | Estándar: | Se trata de una serie de medidas que se aplican a las empresas. |
| Aplicación: | líneas de distribución de energía, colocación en el eje, agua subterránea | Válvulas de tensión: | 3.6/6KV, |
| sociedad: | Grupo shenghua | Marca: | El cable |
| Resaltar: | Cables eléctricos blindados de alambre de aluminio,Cable eléctrico blindado de Shanghai Shenghua,Cables eléctricos blindados de voltaje medio |
||

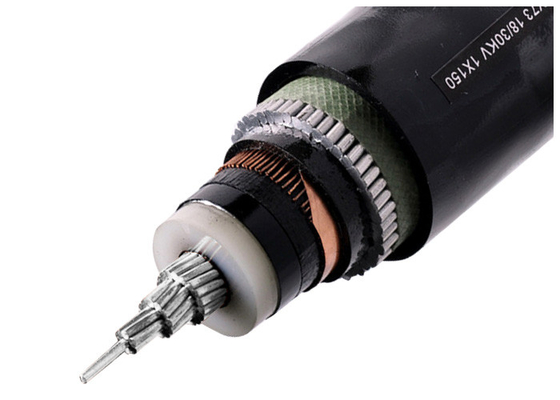

Cable eléctrico blindado de media tensión, cable blindado con alambre de aluminio
Shanghai Shenghua Cable Group: Revolucionando la distribución de energía con cables blindados con alambre de aluminio (AWA) para terrenos extremos
A medida que el mercado mundial de cables de media tensión se dispara hacia los 89.3 mil millones de dólares para 2032 (TCAC 4.9%)
, los proyectos de infraestructura exigen cables que conquisten entornos hostiles sin comprometer la eficiencia. Shanghai Shenghua Cable Group responde a esta llamada con su Cable blindado con alambre de aluminio (AWA) de 3.6/6kV—diseñado para pozos subterráneos, caídas verticales y entornos corrosivos donde los cables convencionales fallan.
Excelencia del conductor
Innovación en blindaje
Revestimiento ecológico
| Conductor (mm²) | Alambre de blindaje (mm) | Peso aproximado (kg/km) | D.E. (mm) |
|---|---|---|---|
| 1 × 185 | 2.0 | 3,756 | 35.0 |
| 1 × 400 | 2.5 | 6,804 | 45.0 |
| 1 × 500 | 2.5 | 8,094 | 50.0 |
| Especificaciones completas: 1×25mm² a 1×500mm²
6
|
Conductor: Conductor de cobre trenzado compacto, Cl.2 según IEC 60228
Aislamiento: XLPE (polietileno reticulado) con una clasificación de 90 OC
Cubierta interior: PVC
Blindaje: Alambre de aluminio
Vaina: PVC tipo ST2 según IEC 60502, negro
Designación del CÓDIGO:
YJ: Aislamiento XLPE
V: Vaina de PVC
72: Blindaje de alambre de aluminio
Aplicaciones:
Adecuado para su uso en líneas de distribución de energía con una tensión nominal de 3.6/6KV. Para su tendido en pozos, agua subterránea y gran diferencia de nivel, capaz de soportar presión mecánica externa y
fuerza de tracción moderada.
Normas:
Internacional: IEC 60502, IEC 60228
China: GB/T 12706.1-2008
Otras normas como BS, DIN e ICEA bajo petición
Datos técnicos:
Tensión nominal: 0.6 / 1 kV
Temperatura máxima del conductor: en condiciones normales (90 OC), de emergencia (130OC) o de cortocircuito no
más de 5 s (250℃).
Temperatura ambiente mínima. 0 OC, después de la instalación y solo cuando el cable está en una posición fija
Radio de curvatura mínimo: 15 x D.E. del cable
Certificados:
CE, RoHS, CCC, KEMA y otros bajo petición
Especificación técnica breve:
| Sección transversal nominal del conductor | Hilos Nº/Dia. Del Conductor | Espesor del aislamiento | Espesor de la cubierta interior | Diámetro del alambre de blindaje | Espesor de la cubierta | Aprox. D.E. | Peso aprox. |
| mm2 | pc/mm | mm | mm | mm | mm | (mm) | kg/km |
| 1 × 25 | 7/2.14 | 2.5 | 1.2 | 1.6 | 1.8 | 24.0 | 1396 |
| 1 × 35 | 7/2.52 | 2.5 | 1.2 | 1.6 | 1.8 | 25.0 | 1550 |
| 1 × 50 | 10/2.52 | 2.5 | 1.2 | 1.6 | 1.8 | 26.0 | 1754 |
| 1 × 70 | 14/2.52 | 2.5 | 1.2 | 1.6 | 1.9 | 28.0 | 2054 |
| 1 × 95 | 19/2.52 | 2.5 | 1.2 | 1.6 | 1.9 | 29.0 | 2367 |
| 1 × 120 | 24/2.52 | 2.5 | 1.2 | 1.6 | 2.0 | 31.0 | 2701 |
| 1 × 150 | 30/2.52 | 2.5 | 1.2 | 2.0 | 2.0 | 33.0 | 3301 |
| 1 × 185 | 37/2.52 | 2.5 | 1.2 | 2.0 | 2.1 | 35.0 | 3756 |
| 1 × 240 | 48/2.52 | 2.6 | 1.2 | 2.0 | 2.2 | 38.0 | 4458 |
| 1 × 300 | 61/2.52 | 2.8 | 1.2 | 2.0 | 2.3 | 40.0 | 5223 |
| 1 × 400 | 61/2.97 | 3.0 | 1.3 | 2.5 | 2.4 | 45.0 | 6804 |
| 1 × 500 | 61/3.23 | 3.2 | 1.3 | 2.5 | 2.5 | 50.0 | 8094 |
