Datos del producto:
Pago y Envío Términos:
|
| Modelo de producto: | El cable de estación | Material del conductor: | Aluminio, Al |
|---|---|---|---|
| Material aislante: | XLPE | Tipo de armadura: | STA |
| Corazones: | 3 núcleos | Válvulas: | MV, 15 kV |
| Se ha convertido en estándar: | EL IEC, BS, ES, VDE | Garantización: | Dos años |
| sociedad: | Grupo shenghua | Marca del producto: | El cable |
| Resaltar: | Cableado acorazado flexible del cable de XLPE,cableado acorazado flexible del cable 240mm2,cable de alambre acorazado 15kV |
||
Las estructuras:

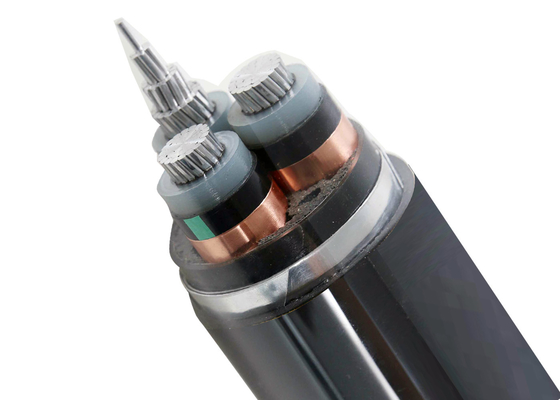

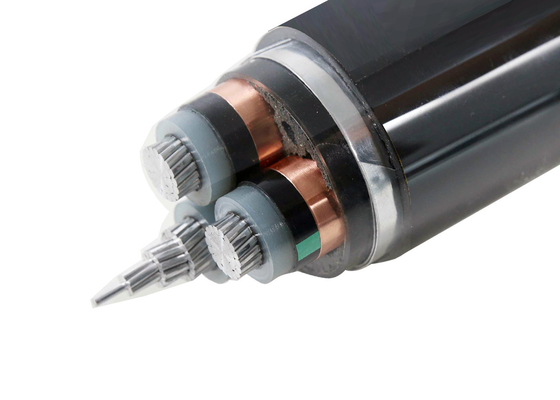

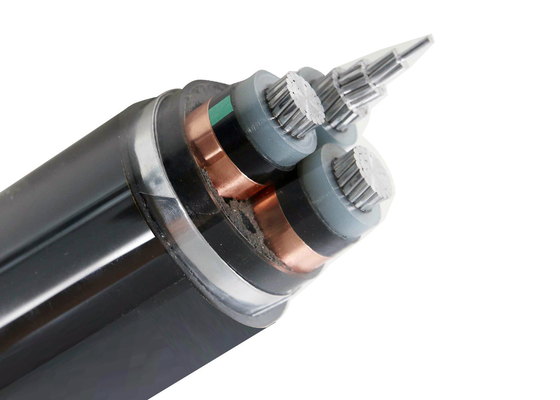

Conductor de aluminio desnudo, capa interna de material semiconductor, aislamiento del núcleo de polietileno cruzado, capa exterior de material semiconductor, pantalla de cinta de cobre,En el caso de los productos de la partida 2 del presente anexo, el valor de todas las materias utilizadas en el cálculo del valor de todas las materias utilizadas en el cálculo del valor de todas las materias utilizadas en el cálculo del valor de todas las materias utilizadas en el cálculo del valor de todas las materias utilizadas en el cálculo del valor de todas las materias utilizadas en el cálculo del valor de todas las materias.No tejidosla cinta de rap,ExtrusosRevestimiento interior de PVC, blindaje de cinta de acero galvanizado, polivinilcloruro (PVC) de cubierta general o FR-PVC, PE, LSOH
Aplicaciones:
Se utiliza en estaciones de transformadores, bloques de conmutación, en centrales eléctricas y plantas industriales.
Cable de potencia de voltaje medio para aplicación estática en el suelo, en instalaciones interiores y exteriores, al aire libre, en canales de cable, en agua,en condiciones en las que los cables no estén expuestos a tensiones mecánicas y de tracción más intensas.
Debido a su factor de pérdida dieléctrica muy bajo, que se mantiene constante durante toda su vida útil, y debido a la excelente propiedad de aislamiento del material XLPE,con un contenido de aluminio superior o igual a 10%, pero no superior o igual a 20% en peso,, el cable tiene una alta fiabilidad de funcionamiento.
Las normas:
Las condiciones de las pruebas de ensayo se determinarán en función de los resultados obtenidos.32, ZR-YJV72sólo)
China: GB/T 12706, (GB/T 18380-3 para el ZR-YJV)32, ZR-YJV72sólo)
Otras normas como BS, DIN e ICEA bajo petición
Nombre de código:
YJ: aislamiento XLPE
L: conductor de aluminio
V: cubierta de PVC
32Armaduras de alambre de acero con 3 núcleos
22:Armaduras de cinta de acero con 3 núcleos
72: Armaduras de alambre de aluminio
62: Blindaje con cinta de acero inoxidable
ZR: resistente a las llamas
| MV ((11kv 15kv 33kv) Cable de alimentación | ||
| Modelo y Descripción Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | Número del núcleo | Área de la sección transversal del conductor ((mm2) |
| aislamiento xlpe | 1 núcleo 3 núcleos | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm cuadrados |
| Cu núcleo | ||
| YJV, N2XSY;cable de alimentación revestido de PVC | ||
| YJV22; cinta de acero blindada, cable de alimentación revestido de PVC | ||
| YJV32, YJV42; alambre de acero blindado, cable de alimentación revestido de PVC | ||
| Al Core | ||
| YJLV, NA2XSY; cable de alimentación revestido de PVC | ||
| YJLV22; cinta de acero blindada, cable de alimentación con envoltura de PVC | ||
| YJLV32, YJLV42; alambre de acero blindado, cable de alimentación revestido de PVC | ||
Datos técnicos:
Temperatura máxima del conductor: por debajo de lo normal (90¿ Qué?C), emergencia (130¿ Qué?C) o cortocircuito en condiciones no superiores a 5 s (250 °C).
Temperatura ambiente mínima 0¿ Qué?C, después de la instalación y únicamente cuando el cable esté en posición fija
Min. radio de flexión: 15 x cables con sobrecarga para un solo núcleo
12 x cable O.D para varios núcleos
| Voltado de ensayo | 6 / 10 kV | [kV] | 21 / 5 minutos. |
| 12 / 20 kV | [kV] | 42 y medio minutos. | |
| 18 / 30 kV | [kV] | 63 y medio minutos. | |
| Rango de temperatura | en movimiento | -5°C hasta +70°C | |
| fijación | -20°C hasta +70°C | ||
| Temperatura de funcionamiento | cortocircuito | °C | 250 |
| Tiempo de cortocircuito | Es el máximo. | [seg] | 5 |
| Radius de flexión | - ¿Qué es eso? | x diámetro | 15 |
| Flamabilidad | normalidad | En el caso de los vehículos de la categoría M3 |
Certificado
ISO,CE, KEMAEl Consejo de la UERoHS, CCC,P3Cy otros más a petición
