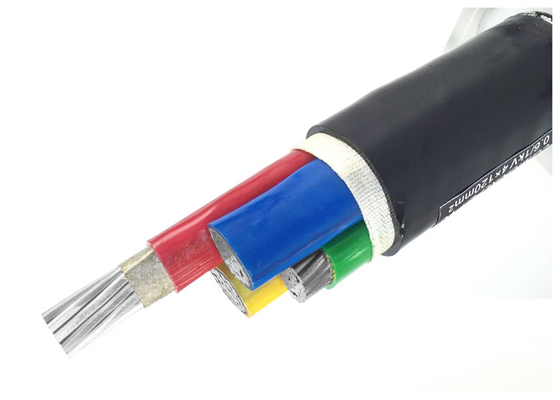

Cables de energía del grupo Shenghua NYY NYCY Cables eléctricos resistentes al fuego para edificios / cables de casas

Nyy Nycy Cable resistente al fuego eléctrico para adquisiciones / cableado de la casa

TDK (título, descripción, palabras clave)

Título: NYY-FE Cables resistentes al fuego para edificios | Shanghai Shenghua Power Group Cable
Descripción: Shanghai Shenghua ofrece cables resistentes al fuego NYY-FE certificados por IEC 60502 con aislamiento XLPE y revestimiento de LSZH por seguridad de gran altura, toxicidad cero e integridad de circuito de más de 90 minutos.
Palabras clave: cable resistente al fuego NYY-FE, cable de alimentación LSZH, cable aislado XLPE, cableado del edificio, cable sin halógeno, cable de alimentación de Shenghua, cable certificado CPR

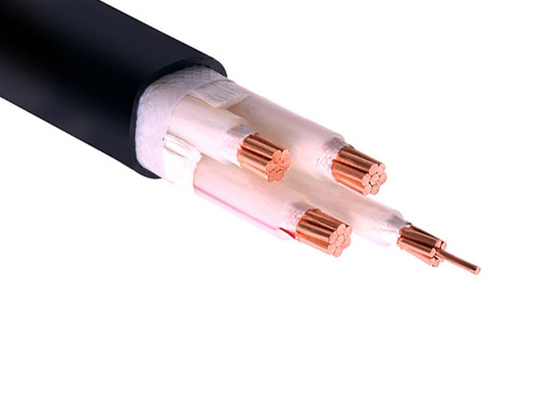

Los cables resistentes al fuego NYY-FE de Shanghai Shenghua: la solución de integridad de circuito final para la seguridad de gran altura

En los primeros minutos críticos de un incendio, los cables estándar fallan catastróficamente, inyectándose en humo tóxico y potencia de corte a los sistemas que salvan vidas. Ingenieros de cables de Grupo de Potencia de Shanghai Shenghua Nyy-Fe y Nycy Resistantes de fuego para desafiar este destino, combinando la tecnología de la barrera de mica, materiales de halógenos cero y resistencia al calor de 900 ° C para mantener operativos en los sistemas de emergencia cuando cada segundo cuenta

Defensa contra incendios de triple capa: el estándar de ingeniería de Shenghua

1. Mica Corewall Core:

   • Conductores de cobre envueltos en cinta adhesiva de mica 750 ° C+ durante más de 90 minutos, manteniendo la integridad del circuito durante los incendios, excediendo los estándares IEC 60331 y BS 6387


   • A diferencia de los cables estándar de PVC, Mica evita la exposición al conductor incluso en contacto directo con llamas, asegurando las alarmas de incendio y la iluminación de evacuación permanecer en línea



2. XLPE + LSZH Armadura:

   • El aislamiento de polietileno reticulado (XLPE) permite una operación a largo plazo a 90 ° C (vs. límite de 70 ° C de PVC), resistencia a la degradación eléctrica y temperaturas de cortocircuito de hasta 250 ° C


   • El revestimiento LSZH (bajo halógeno cero de humo) reduce las emisiones de gases tóxicos a <0.5% HCl (según IEC 60754-1) y la densidad de humo a> 60% de transmitancia de luz (IEC 61034), crítico para la visibilidad durante las evacuaciones



3. Armadura de retardante de llamas:

   • Armadura de alambre de acero galvanizado (para múltiples núcleos) o alambre de aluminio (un solo núcleo) agrega protección mecánica mientras se cumple con las clasificaciones de retardantes de llama ZA/ZB/ZC/ZD



Certificado para aplicaciones que salvan vidas

Los cables de Shenghua cumplen con las estrictas regulaciones de la UE posteriores a GRENFELL, que incluyen:

• CPR EuroClass B2CA: 40% de emisión de humo más baja de lo requerido


• BS 7671 Enmienda 2: Obligatorio para sistemas de seguridad de gran altura del Reino Unido


• IEC 60331 y EN 50200: Integridad validada de circuito de 180 minutos (calificación FE180)



Ventajas de instalación: precisión para proyectos complejos

• Flexibilidad de flexión: los cables de múltiples núcleos requieren solo curvas de diámetro externo de 15 × (frente a 20 × para un solo núcleo), aliviando el enrutamiento en espacios estrechos


• Resiliencia sub-cero: el precalentamiento permite la instalación a -30 ° C, con estabilidad operativa de -40 ° C a 90 ° C


• Conductores codificados por colores: alineación de cableado simplificado por estándares BS/IEC (por ejemplo, 5 núcleo: azul/marrón/negro/gris/amarillo-verde)



Especificaciones técnicas: cables Shenghua Nyy-Fe

Secciones transversales personalizables: 1.5 mm² a 630 mm²

.

Por qué los arquitectos globales confían en Shenghua

• Estudio de caso: Berlin Children's Hospital: rechazó a 3 proveedores antes de elegir los cables NYY-FE de Shenghua para una resistencia de incendio verificada por terceros de 90 minutos
  1
  .
• Legado de 30 años: CE/ROHS/CCC/Producción certificada con KEMA con entrega global de 15 días
  5
  .
• Sostenibilidad: los materiales libres de halógenos reducen la toxicidad ambiental durante los incidentes de eliminación o incendio
  6

Aplicación: Cable de alimentación LSZH aislado XLPE utilizado para el cableado de la casa, la fuente de alimentación y otras necesidades de construcción.

Cables resistentes al fuego

225V sr aislado y lszh cables de alarma de incendio con estallido

300V mica+lszh aislado y lszh cables de alarma de incendio con fogata

225 SR Aislado y LSZH Cables de alarma de incendio con fogata BMK*

300/500V SR aislado y cables de alarma de incendio con estallido LSZH

300/500V mica+xlpe aislados y cables de alarma de incendio con fogata lszh

Conductor: Clase 1/2 recocido sólido o hilos de cobre desnudo. Estos cables se forman en el conductor final en las máquinas de varillas bajo una vigilancia de calidad estricta.

Aislamiento: el compuesto de polietileno o PVC de unión cruzada está aislado sobre los conductores mediante el proceso de extrusión. Las materias primas y los espesores del aislamiento se mantienen según los estándares y se ajustan a los estándares IEC60502/BS7870 según sea el caso.

El cable de alimentación aislado XLPE se identifica por color o por números de la siguiente manera:
No. de identificación de núcleos
Codificación de color antigua Codificación de color nueva según BS
1 marrón rojo o negro o azul
2 marrón rojo y negro, azul
3 rojo, amarillo azul marrón, negro, gris
4 rojo, amarillo, azul y negro azul, marrón, negro, gris
5 rojo, amarillo, azul, negro, y/g azul, marrón, negro, gris e y/g

Armadura: cuando se requiere armadura, la armadura consiste en una sola capa de cables de acero galvanizado/cintas de acero galvanizado.
La armadura se aplica helicamente según los estándares.
Los cables de un solo núcleo están blindados con cables de aluminio o cables de cobre según el requisito.

OUTERSELATH: los cables estándar se fabrican con PVC negro extruido. Extraweath está en relieve o impresa con la información requerida por los estándares relevantes.
Los compuestos especiales de FR, FRLS, FRRT, LSF, MDPE se utilizan para la exposición externa de los cables, para adaptarse a los requisitos específicos del cliente.

Características operativas

1, temperatura de funcionamiento permitida a largo plazo del conductor del cable ≤70 ° C
2, temperatura de trabajo más alta del cable en el caso de cortocircuito (el tiempo más largo duradero no es superior a 5s): ≤300 mm2 conductor de cable ≤160 ° C, ≥300 mm2 conductor de cable ≤ 140 ° C.
3, la temperatura de colocación debe más de 0 ℃, radio de flexión permitido del cable: para un cable sin arma de núcleo único, no debe ser menos de 20 veces de su diámetro exterior; Para el cable no armado de múltiples núcleos, no debe ser menos de 15 veces de su diámetro exterior
4, con propiedad-retardante de llama, ZA, ZB, ZC, ZD son 4 tipos
5, el producto es aplicable para líneas de transmisión y distribución de AC 50 Hz con voltaje nominal de 0.6/1kV
