Datos del producto:
Pago y Envío Términos:
|
| Conductor: | Conductor de aluminio, Cl.2 según la norma IEC 60228 | El aislamiento: | XLPE (polietileno reticulado) con clasificación de 90 °C |
|---|---|---|---|
| Ventaja: | Resistencia a la Corrasión | Voltaje: | Válvula de tensión media |
| Temperatura de funcionamiento: | 90 grados | Cubierta: | PVC o FR-PVC de tipo ST2 a IEC 60502, negro |
| sociedad: | Grupo shenghua | Marca: | El cable |
| Resaltar: | Cable XLPE de Resistencia a la Corrosión,Cable Aislado XLPE de Shenghua Cable,Cable Aislado XLPE de 15kV |
||

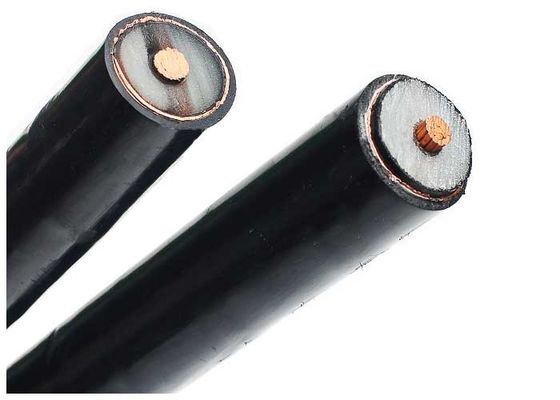

Cable de alimentación con aislamiento XLPE de media tensión 8.7/15kV Resistencia a la corrosión
En industrias donde la fiabilidad de la energía y la longevidad de la infraestructura son de vital importancia, Shanghai Shenghua Cable Group, clasificado entre los principales fabricantes de cables de China con exportaciones a más de 30 países, ofrece excelencia en ingeniería con sus cables de alimentación con aislamiento XLPE de 8.7/15kV. Diseñados para aplicaciones de media tensión, estos cables combinan una resistencia avanzada a la corrosión, una estabilidad térmica inigualable y el cumplimiento de los estándares globales, lo que los convierte en la columna vertebral de las robustas redes de distribución de energía.
Los cables de Shenghua aprovechan la ingeniería de precisión para conquistar entornos hostiles:
Este diseño extiende la vida útil a más de 50 años en plantas petroquímicas, sitios costeros y operaciones mineras.
Shenghua se adhiere a estrictos puntos de referencia internacionales:
Redes de energía: Redes de distribución subterráneas con capacidad de enterramiento directo
Especificaciones técnicas: Rendimiento cuantificado
Conductor (mm²)
| Grosor del aislamiento (mm) | Resistencia máxima de CC (Ω/km) | Clasificación de corriente (A) | 3 × 120 |
|---|---|---|---|
| 24/2.52 | 3.8 | 30.5 | 3 × 240 |
| 48/2.52 | 3.8 | 30.5 | 3 × 400 |
| 61/2.97 | 3.8 | 485 (Aire) / 440 (Suelo) | Secciones transversales más altas (por ejemplo, 400 mm²) admiten subestaciones o industrias pesadas que exigen cargas de 485 A. |
¿Por qué elegir Shenghua Cable Group?
Este cable se utiliza para instalaciones fijas, como redes de distribución o instalaciones industriales. Se puede instalar en conductos de cables, zanjas o enterrado directamente en la tierra.
Construcción del cable de alimentación con aislamiento XLPE
Pantalla del conductor: Semiconductor
Aislamiento: XLPE (polietileno reticulado) con una clasificación de 90 OC
Pantalla de aislamiento: Semiconductor
Pantalla: Cinta de cobre
Vaina: PVC o FR-PVC tipo ST2 según IEC 60502, negro
Estándares del cable de alimentación con aislamiento XLPE
Internacional: IEC 60502-2, IEC 60228,
China: GB/T 12706, (GB/T 18380-3 solo para ZR-YJV)
Otros estándares como BS, DIN e ICEA bajo petición
Datos técnicos
Tensión nominal: 8,7/15 kV
Temperatura máxima del conductor: en condiciones normales (90 OC), de emergencia (130 OC) o de cortocircuito no superior a 5 s (250℃).
Temperatura ambiente mínima. 0 OC, después de la instalación y solo cuando el cable está en una posición fija
Radio de curvatura mínimo: 20 x OD del cable para un solo núcleo
15 x OD del cable para multicore
Certificados
CE, RoHS, KEMA y muchos otros bajo petición
Artículos comerciales: MOQ: 200 m
Condiciones de pago: 30% T/T antes de la producción, 70% T/T antes de la entrega
Embalaje: Tambor de hierro de madera
Especificaciones del cable de alimentación con aislamiento XLPE
Sección transversal nominal del conductor
| Hilos No./Dia. del conductor | Grosor del aislamiento | Grosor de la vaina | Aprox. OD | Aprox. |
Peso Resistencia máxima de CC del conductor (20 ℃) |
Tensión de prueba CA | Clasificación de corriente | mm2 | |
| pc/mm | mm | (mm) | (mm) | kg/km | Ω /km | kV/5min | En el aire (A) | En el suelo (A) | 3 × 25 |
| 7/2.14 | 4.5 | 3.8 | 46.0 | 2072 | 1.2 | 30.5 | 485 | 100 | 3 × 35 |
| 7/2.52 | 4.5 | 3.8 | 48.0 | 2334 | 0.868 | 30.5 | 485 | 120 | 3 × 50 |
| 10/2.52 | 4.5 | 3.8 | 51.0 | 2598 | 0.641 | 30.5 | 485 | 140 | 3 × 70 |
| 14/2.52 | 4.5 | 3.8 | 55.0 | 2895 | 0.443 | 30.5 | 485 | 3 × 95 | 3 × 95 |
| 19/2.52 | 4.5 | 3.8 | 58.0 | 3462 | 0.32 | 30.5 | 485 | 210 | 3 × 120 |
| 24/2.52 | 4.5 | 3.8 | 61.0 | 3888 | 0.253 | 30.5 | 485 | 3 × 150 | 3 × 150 |
| 30/2.52 | 4.5 | 3.8 | 64.0 | 4416 | 0.206 | 30.5 | 485 | 260 | 3 × 185 |
| 37/2.52 | 4.5 | 3.8 | 68.0 | 4935 | 0.164 | 30.5 | 485 | 300 | 3 × 240 |
| 48/2.52 | 4.5 | 3.8 | 73.0 | 5712 | 0.125 | 30.5 | 485 | 345 | 3 × 300 |
| 61/2.52 | 4.5 | 3.8 | 77.0 | 6577 | 0. 1 | 30.5 | 485 | 390 | 3 × 400 |
| 61/2.97 | 4.5 | 3.8 | 86.0 | 8081 | 0.0778 | 30.5 | 485 | 440 | |
