Datos del producto:
Pago y Envío Términos:
|
| Conductor: | Conductor de cobre trenzado, Clase 2 según IEC 60228 | El aislamiento: | XLPE |
|---|---|---|---|
| Cubierta: | PVC o PVC ignífugo | Voltado de ensayo: | 3.5KV/5 min |
| Corazones: | Base 5 | Aplicación: | Subterráneo, industrial, construcción |
| sociedad: | Grupo shenghua | Marca: | El cable |
| Resaltar: | Cable de alimentación aislado con XLPE varado,Cable de alimentación aislado con XLPE de 3.5kV |
||

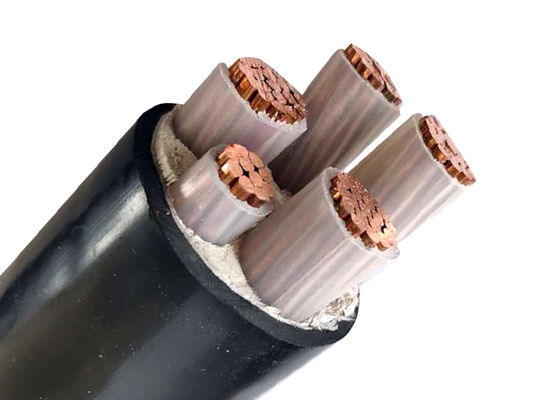

Cable de alimentación con aislamiento XLPE de conductor de cobre trenzado de cinco núcleos 5Cx185 SQMM
En sistemas eléctricos de misión crítica, desde fábricas automatizadas hasta la distribución de energía en edificios de gran altura, la transmisión de energía estable y segura no es negociable. Shanghai Shenghua Cable Group diseña la resistencia con su cable de alimentación con aislamiento XLPE 5Cx185 SQMM, que cuenta con conductores de cobre trenzado, protección multicapa y un rendimiento térmico líder en la industria para aplicaciones de 0,6/1 kV donde la estabilidad y la seguridad del voltaje son primordiales.
El diseño de 5 núcleos de Shenghua ofrece un equilibrio inigualable para redes de energía complejas:
| Parámetro | Especificación 5Cx185 | Ventaja competitiva |
|---|---|---|
| Clasificación de corriente | 375A (aire) / 390A (suelo) | Admite maquinaria pesada (por ejemplo, sistemas CNC, compresores) 4
|
| Tensión de prueba | 3,5 kV/5 min (IEC 60502-1) | Supera los umbrales de seguridad en un 40% 4
|
| Peso | 8.101 kg/km | Robusto pero un 25% más ligero que los equivalentes con armadura de acero 3
|
| Rango de funcionamiento | -20°C a +90°C | Rendimiento ininterrumpido desde sitios árticos hasta granjas solares en el desierto 2
|
Aplicaciones
Para tendido en interiores y exteriores. Capaz de soportar cierta tracción durante la instalación, pero no fuerzas mecánicas externas. No se permite el tendido de cables de un solo núcleo en conductos magnéticos.
Estándares
Internacional: IEC 60502-1, IEC 60228, VDE, ASTM, JS, BS
China: GB/T 12706, (GB/T 18380-3 solo para ZR-YJV)
Otros estándares como BS, DIN e ICEA bajo petición
Datos técnicos
Tensión nominal: 0,6/1 kV
Temperatura máxima del conductor: en condiciones normales (90 OC), de emergencia (130 OC) o de cortocircuito no más de 5 s (250 ℃).
Temperatura ambiente mínima. 0 OC, después de la instalación y solo cuando el cable está en una posición fija
Radio de curvatura mínimo: 20 x diámetro exterior del cable para un solo núcleo
15 x diámetro exterior del cable para varios núcleos
Certificados
CE, RoHS, KEMA y otros más a petición
Artículos comerciales: MOQ: 200 m
Condiciones de pago: 30% T/T antes de la producción, 70% T/T antes de la entrega
Embalaje: Tambor de hierro de madera
Especificaciones
| Sección transversal nominal del conductor | Hilos No./Diámetro del conductor | Espesor del aislamiento | Espesor de la vaina | Aprox. D.E. |
Aprox. Peso |
Resistencia máx. CC del conductor (20 ℃) | Tensión de prueba CA | Clasificación de corriente | |
| mm2 | pc/mm | mm | mm | (mm) | kg/km | Ω /km | kV/5min | En el aire (A) | En el suelo (A) |
| 5 × 4 | 1/2.25 | 0.7 | 1.8 | 14.5 | 349 | 4.61 | 3.5 | 34 | 45 |
| 5 × 6 | 1/2.76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| 5 × 10 | 7/1.38 | 0.7 | 1.8 | 19.0 | 699 | 1.83 | 3.5 | 60 | 77 |
| 5 × 16 | 7/1.78 | 0.7 | 1.8 | 22.0 | 1013 | 1.15 | 3.5 | 83 | 105 |
| 5 × 25 | 7/2.14 | 0.9 | 1.8 | 25.0 | 1566 | 0.727 | 3.5 | 105 | 125 |
| 5 × 35 | 7/2.52 | 0.9 | 1.9 | 28.0 | 2083 | 0.524 | 3.5 | 125 | 155 |
| 5 × 50 | 10/2.52 | 1.0 | 2.0 | 31.0 | 2921 | 0.387 | 3.5 | 160 | 185 |
| 5 × 70 | 14/2.52 | 1.1 | 2.1 | 36.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 3 × 4+ 2 × 2.5 | 1/2.25+1/1.38 | 0.7 | 1.8 | 13.9 | 309 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6+ 2 × 4 | 1/2.76+1/2.25 | 0.7 | 1.8 | 15.3 | 413 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10+ 2 × 6 | 7/1.38+1/2.8 | 0.7 | 1.8 | 17.7 | 603 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16+ 2 × 10 | 7/1.78+7/1.38 | 0.7 | 1.8 | 20.7 | 888 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25+ 2 × 16 | 7/2.14+7/1.78 | 0.9 | 1.8 | 24.0 | 1342 | 0.727 | 3.5 | 105 | 125 |
| 3 × 35+ 2 × 16 | 7/2.52+7/1.78 | 0.9 | 1.8 | 25.7 | 1647 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50+ 2 × 25 | 10/2.52+7/2.14 | 1.0 | 1.9 | 28.8 | 2386 | 0.387 | 3.5 | 160 | 185 |
| 5 × 6 | 1/2.76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| 3 × 70+ 2 × 35 | 14/2.52+7/2.52 | 1.1 | 2.0 | 32.4 | 3201 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95+ 2 × 50 | 19/2.52+10/2.52 | 1.1 | 2.1 | 35.6 | 4269 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120+ 2 × 70 | 24/2.52+14/2.52 | 1.2 | 2.3 | 41.1 | 5437 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150+ 2 × 70 | 30/2.52+14/2.52 | 1.4 | 2.4 | 43.6 | 6519 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185+ 2 × 95 | 37/2.52+19/2.52 | 1.6 | 2.5 | 49.1 | 8101 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240+ 2 × 120 | 48/2.52+24/2.52 | 1.7 | 2.7 | 54.2 | 10340 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 300+ 2 × 150 | 61/2.52+30/2.52 | 1.8 | 2.8 | 55.6 | 12810 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 10+ 1 × 6 | 7/1.38+1/2.8 | 0.7 | 1.8 | 18.3 | 649 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16+ 1 × 10 | 7/1.78+7/1.38 | 0.7 | 1.8 | 21.1 | 965 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25+ 1 × 16 | 7/2.14+7/1.78 | 0.9 | 1.8 | 24.5 | 1456 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35+ 1 × 16 | 7/2.52+7/1.78 | 0.9 | 1.8 | 26.9 | 1863 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50+ 1 × 25 | 10/2.52+7/2.14 | 1.0 | 1.9 | 28.8 | 2633 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70+ 1 × 35 | 14/2.52+7/2.52 | 1.1 | 2.0 | 32.4 | 3565 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95+ 1 × 50 | 19/2.52+10/2.52 | 1.1 | 2.1 | 35.6 | 4735 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120+ 1 × 70 | 24/2.52+14/2.52 | 1.2 | 2.3 | 41.1 | 5977 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150+ 1 × 70 | 30/2.52+14/2.52 | 1.4 | 2.4 | 43.6 | 7276 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185+ 1 × 95 | 37/2.52+19/2.52 | 1.6 | 2.5 | 49.1 | 9055 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240+ 1 × 120 | 48/2.52+24/2.52 | 1.7 | 2.7 | 54.2 | 11567 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300+ 1 × 150 | 61/2.52+30/2.52 | 1.8 | 3.1 | 66.3 | 14321 | 0.0601 | 3.5 | 505 | 515 |
