Cable de instrumentación apantallado para bandeja de cables del Grupo Shenghua, 1 - 38 núcleos, para equipos de distribución

Cable de bandeja de instrumentación blindado de 1 a 38 núcleos para equipos de distribución

Integridad de la señal de misión crítica: Cables de bandeja blindados de Shenghua para sistemas de distribución industrial​​

En las centrales eléctricas, las instalaciones petroquímicas y las fábricas automatizadas, las interferencias EMI y la diafonía de la señal causan el 42% de las fallas del sistema de control​​, lo que provoca paradas de equipos, corrupción de datos y riesgos para la seguridad. ​​Shanghai Shenghua Power Group Cable​​ elimina estos riesgos con sus ​​Cables de bandeja de instrumentación blindados​​, diseñados para la defensa EMI de múltiples capas, la resistencia a temperaturas extremas y la fiabilidad certificada por IEC en sistemas de distribución de 450/750 V a 1000 V donde la precisión de la señal no es negociable.

​​Ingeniería de triple blindaje para entornos brutales​​

1. ​​Blindaje EMI/RFI de grado militar​​:

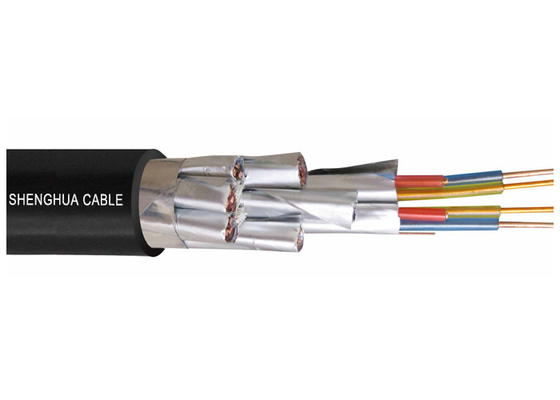

   • ​​Cinta compuesta de aluminio y plástico + trenza de cobre​​ (variante DJYP3VP3-32) proporciona una atenuación de 85 dB a 30 MHz, neutralizando la interferencia de transformadores de 10 kV y VFD en acerías

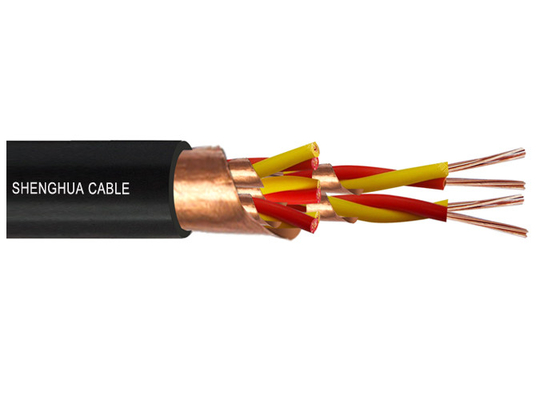

   • ​​Blindaje individual y general​​ (por ejemplo, DJYP3VP3) evita la diafonía en haces de 38 núcleos, lo que permite señales de alimentación de 10 A y de sensor de 1 kHz simultáneamente sin distorsión



2. ​​Resistencia del Ártico al Desierto​​:

   • ​​Clasificación continua de 90 °C​​ (frente a los 70 °C estándar de la industria) mantiene la resistencia de aislamiento >12 MΩ·km en salas de turbinas donde las temperaturas ambiente alcanzan los ​​65 °C+​​


   • ​​Flexibilidad en frío de -40 °C​​ evita el agrietamiento de la cubierta en las subestaciones siberianas, resistiendo ​​500.000+ ciclos de flexión​​ en bandejas de cables



3. ​​Fortificación mecánica​​:

   • ​​Armadura de alambre de acero​​ (DJYVP3-32) resiste cargas de aplastamiento de 8 toneladas, validado en colisiones de grúas portuarias de Shanghái


   • ​​Radio de curvatura de 6×​​ (por ejemplo, ​​20,1 mm DE para 19 núcleos​​) permite el enrutamiento ajustado en paneles PLC congestionados, lo que reduce el tiempo de instalación en un 40%



​​Certificado para zonas peligrosas globales​​

Los cables de bandeja de Shenghua cumplen con:

• ​​IEC 60228 y GB9330​​: Retardancia a la llama (IEC 60332) y rigidez dieléctrica de 3 kV


• ​​CE/RoHS/KEMA​​: Materiales libres de halógenos (Cd <0,01%, Pb <0,1%) y validación de inmunidad EMI





• ​​ISO 9001/OHSAS 18001​​: Protocolos de seguridad para instalaciones de petróleo y gas



​​Especificaciones técnicas: Gama de cables de bandeja Shenghua​​

​​Clasificación de voltaje:​​ 300/500 V a 600/1000 V CC • ​​Radio de curvatura:​​ 6× DE (12× para blindado)

​​Aplicaciones probadas en infraestructura crítica​​

• ​​Sistemas SCADA de plantas nucleares​​: Los cables DJYP3VP3-32 mantuvieron la precisión de la señal en medio de la EMI de los aparatos de conmutación de 110 kV en la fase III de Guangdong


• ​​Parques eólicos marinos​​: DJYVP3-22 resistió la corrosión salina durante más de 8 años en turbinas del Mar del Norte


• ​​Robótica automotriz​​: DJYP3V de 38 núcleos eliminó la pérdida de datos en las líneas de soldadura de BMW a pesar de los destellos de arco de 15 kA



​​Por qué los ingenieros globales confían en Shanghai Shenghua​​

1. ​​Fabricación sin defectos​​:

   • ​​Controles de integridad de blindaje con tecnología de IA​​: Los escaneos láser verifican la uniformidad de la superposición de la cinta (±0,1 mm), eliminando los huecos EMI
     DJYP3VP3
     .
   • ​​Pruebas Hi-Pot al 100%​​: Las pruebas de tensión de CA de 3,5 kV validan la integridad del aislamiento para el cumplimiento de KEMA



2. ​​Personalización y soporte rápidos​​:

   • ​​Cotización en 24 horas​​: Núcleos a medida (1-38), voltajes (300 V-1000 V) y certificaciones DIN/BS


   • ​​Garantía de 12 meses​​: Reemplazos proactivos para desviaciones de IEC, respaldados por el seguro PICC



3. ​​Legado de implementación global​​:

   • Suministró ​​1200 km+ de cables​​ para la red de distribución de la Presa de las Tres Gargantas de China (haces de 38 núcleos)


   • ​​36+ Patentes​​ para la tecnología de tejido de armadura y aislamiento XLPE



Aplicación

Este producto se aplica para conectar cables de aparatos eléctricos, aparatos
o computadoras, utilizados en equipos de distribución con una tensión nominal de hasta
e incluyendo CA 450/750 V o CC 1000 V.

Características y parámetros relevantes

1. Temperatura de servicio a largo plazo del conductor del cable: 90 °C

2. Tensión nominal: 300/500 V, 450/750 V, 600/1000 V.

3. Temperatura de tendido del cable ≥ 0 °C

4. Núcleos (par/triple): 1~19

5. Radio de curvatura mínimo: ≥ diámetro exterior del cable 6 veces

Condición de uso

El cable está aprobado para operar en instalación fija o
móvil que se utiliza a una temperatura ambiente de -40 °C a 50 °C,
humedad relativa no superior al 80% y temperatura de funcionamiento
del núcleo no superior a 70 °C, así como evitando la radiación directa de alta
temperatura o contacto.
La temperatura nunca será inferior a 0 °C cuando se tienda el cable.
Radio de curvatura permisible: no menos de 6 veces el total
diámetro para cable sin blindaje; no menos de 12 veces el total
diámetro para cable blindado o apantallado; no menos de 6 veces el
diámetro total para cable flexible apantallado.
Tipo opcional:

No.

Somos capaces de cumplir con los programas de entrega más estrictos de acuerdo con cada orden de compra. Cumplir con la fecha límite es siempre la máxima prioridad, ya que cualquier retraso en la entrega del cable puede contribuir al retraso general del proyecto y al aumento de los costos.

El cable se suministra en carretes de madera, cajas de cartón corrugado y bobinas. Los extremos del cable están sellados con cinta autoadhesiva BOPP y tapas de sellado no higroscópicas para proteger los extremos del cable de la humedad. El marcado requerido se imprimirá con un material resistente a la intemperie en el exterior del tambor de acuerdo con los requisitos del cliente.
Compromiso de servicio postventa

Shanghai Shenghua Cable (Group) posee el principio de Shenghua "Esforzarse por la mejor empresa, producir el mejor producto, brindar el mejor servicio, establecer la mejor marca", insiste en la política de calidad primero, se esfuerza por lograr una alta calidad y cero defectos de los bienes. Por lo tanto, cada cliente podría beneficiarse plenamente de la calidad superior y el servicio impecable de Shenghua Cable. Mientras tanto, observamos el espíritu de Shenghua de "Hacer lo mejor, ganar mutuamente", deseamos establecer una relación estable y a largo plazo con cada cliente. Por la presente, garantizamos que:

1. El cliente es Dios. Apreciaremos a cada cliente, cada cooperación de corazón.

2. Servicio de preventa gratuito. Proporcionaremos la mejor propuesta para cada cliente.
3. Buen servicio de ventas. Proporcionaremos operación de productos relacionados gratuita, consejos de mantenimiento y servicio de asesoramiento técnico de puesta en marcha de la instalación al establecer una relación de cooperación con los clientes.
4. Servicio postventa atento. Nuestros productos están garantizados por PICC (Compañía de Seguros del Pueblo de China). Proporcionaremos mantenimiento y depuración gratuitos dentro de los 12 meses posteriores a la instalación (excepto por el uso incorrecto).
5. Garantizamos la solución de sus problemas dentro de las 24 horas en Shanghái, 72 horas para otros distritos.
6. Servicio telefónico de línea directa las 24 horas. Designaremos a una persona profesional para responder a su pregunta de manera oportuna.
Siempre creemos firmemente que "La calidad es la línea de vida, el servicio es el laissez-passer", ¡lo que nos hará más cercanos y unidos!
Shanghai Shenghua Cable (Group) Co., Ltd.
