Datos del producto:
Pago y Envío Términos:
|
| Armadura: | alambre de acero | Núcleo: | de 7 a 61 |
|---|---|---|---|
| El aislamiento: | El PVC | Sección transversal: | 2.5 mm2 a 10 mm2 |
| Tipo de conductor: | Clase 1 o 2 | Cubierta interior: | El PVC |
| Conductor: | De cobre | sociedad: | Grupo shenghua |
| Marca: | El cable | ||
| Resaltar: | Cable de control multicore con aislamiento de PVC,Cables aislados de PVC con conductor de cobre |
||

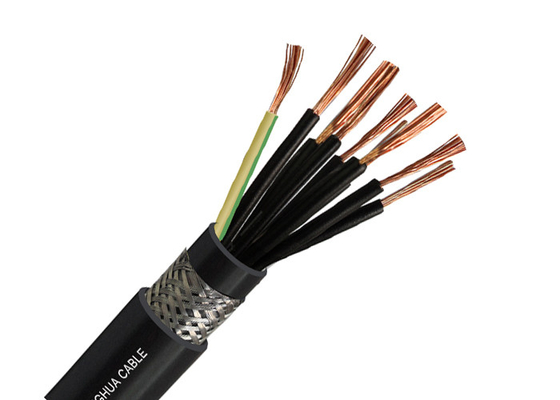

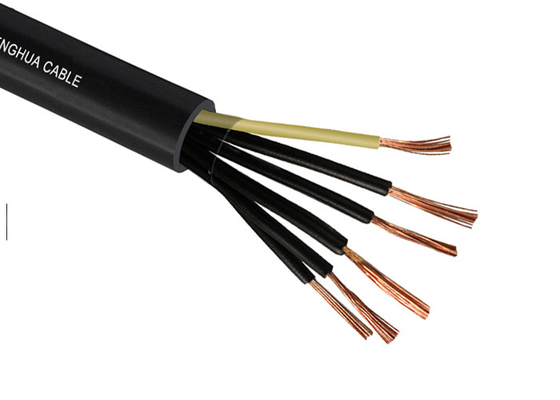

Cables de control de núcleo múltiple aislados con conductor de cobre PVC, cable blindado con alambre de acero
En plantas petroquímicas, túneles mineros y maquinaria portuaria donde las cargas de trituración, la corrosión química y las interferencias EMI amenazan la integridad de la señal,Los cables de control de calidad inferior causan el 42% de las fallas del sistema ¢ provocando costosos tiempos de inactividad y riesgos de seguridad
Shanghai Shenghua Power Group Cable elimina estos riesgos con sus cables de control de PVC blindados con alambre de acero, diseñados con protección de tres capas, diseño multicore resistente a EMI,y resistencia certificada por IEC/GB para sistemas de control de 450/750V en los entornos industriales más exigentes del mundo.
Protección de blindaje a prueba de aplastamiento:
Defensa química y térmica:
Inmunidad a los EMI y a la humedad:
Los cables blindados de Shenghua cumplen con:
| Configuración del núcleo | Sección transversal (mm2) | Espesor de la armadura de acero (mm) | Resistencia máxima de CC (Ω/km) | Peso (kg/km) |
|---|---|---|---|---|
| 7 núcleos. | 1.5 ¢ 10 | 1.6 ¢2.0 | 12.1 (1.5 mm2) | 719 ¢2,055 |
| 10 núcleos. | 1.5 ¢ 10 | 1.6 ¢2.0 | 12.1 (1.5 mm2) | 927 ¢2,767 |
| 12 núcleos. | 1.5 ¢ 6 | 1.6 ¢2.0 | 12.1 (1.5 mm2) | 985 ¢2,052 |
Las condiciones de ensayo de los vehículos de las categorías M1 y M2 se determinarán en función de las condiciones de ensayo de las categorías M1 y M2.
Radius de flexión: 12× el diámetro del cable
Más de 40 años de experiencia en cables blindados:
Fabricación sin compromiso:
Personalización y soporte rápidos:
Descripción:
Conductor: conductor de cobre sólido o en hebras
Insulación: PVC
Cubierta interior: PVC
Blindaje: alambre de acero
Cubierta: PVC
Características de funcionamiento
Válvulas de tensión nominal U0/U: 450/750V
Temperatura máxima de funcionamiento continuo del conductor:
Aislado por PVC: 70°C
En el caso de un cortocircuito (max. tiempo de duración 5 s) el max.
temperatura del conductor no superior a:
Se aplicará una temperatura de 60 °C a la superficie de la cubierta de ensayo.
La temperatura ambiente de la instalación no será inferior a 0 °C.
La tensión de ensayo: 3KV/5min
Radius de flexión
Radio de flexión mínimo: 12 horas.
Aplicación:
Para el cable de conexión del sistema de control, señal, protección o medición con voltaje nominal de hasta 450/750KV incluidos.
Estándar:
Las condiciones de las emisiones de gases de efecto invernadero se determinarán en función de las condiciones de producción y de las condiciones de producción.
Estándar de China: GB9330
Otras normas como BS, DIN e ICEA bajo petición
Certificados
CE, RoHS, CCC, KEMA y otros más a petición
Especificaciones
| Sección transversal Superficie en mm2 |
El espesor de El aislamiento mm |
Diámetro de Acero de alambre en mm |
El espesor de Cubierta en mm |
Diámetro total En el caso de los |
Resistencia máxima de DC de a 20°C MΩ/km |
Peso aproximado (kg/km) |
|
| Min | el máximo | ||||||
| 7 por 1.5 | 0.7 | 1.6 | 1.8 | 17.5 | 18.7 | 12.1 | 719 |
| 7 por 2.5 | 0.8 | 1.6 | 1.8 | 19.3 | 19.9 | 7.41 | 881 |
| 7x4 | 0.8 | 1.6 | 1.8 | 21.2 | 22.6 | 4.61 | 1068 |
| 7x6 | 0.8 | 1.6 | 1.8 | 22.7 | 24.1 | 3.08 | 1288 |
| 7x10 | 1 | 2 | 1.9 | 28.6 | 29 | 1.83 | 2055 |
| 8 por 1.5 | 0.7 | 1.6 | 1.8 | 18.4 | 19.6 | 12.1 | 780 |
| 8 por 2.5 | 0.8 | 1.6 | 1.8 | 20.8 | 21 | 7.41 | 982 |
| 8x4 | 0.8 | 2 | 1.8 | 23.1 | 24.6 | 4.61 | 1355 |
| 8x6 | 0.8 | 2 | 1.8 | 24.8 | 26.3 | 3.08 | 1586 |
| 8x10 | 1 | 2 | 1.9 | 30.4 | 30.8 | 1.83 | 2261 |
| 10 por 1.5 | 0.7 | 1.6 | 1.8 | 20.7 | 21.7 | 12.1 | 927 |
| 10x4 | 0.8 | 2 | 1.8 | 23.9 | 24.1 | 4.61 | 1575 |
| 10x6 | 0.8 | 2 | 1.9 | 27.8 | 29.8 | 3.08 | 1886 |
| 10 por 10 | 1 | 2 | 2.1 | 35.2 | 35.4 | 1.83 | 2767 |
| 12 por 1.5 | 1 | 1.6 | 1.8 | 21.1 | 22.2 | 12.1 | 985 |
| 12 por 2.5 | 0.6 | 2 | 1.8 | 24.4 | 24.6 | 4.61 | 1411 |
| 12x4 | 0.7 | 2 | 1.8 | 26.4 | 28.3 | 3.08 | 1698 |
| 12x6 | 0.8 | 2 | 1.9 | 28.5 | 30.6 | 1.83 | 2052 |
Por qué elegir SHAN CABLE
Aquí está lo que Shanghai Shenghua Cable se compromete a ofrecer a cada cliente:
Producto de cable de alta calidad con un precio competitivo;
Producto de cable OEM
Diseño personalizado según los requisitos y presupuestos específicos de los cables;
Entrega rápida y puntual del cable;
Negocios flexibles;
Ingeniero jefe de cable con más de 40 años de experiencia;
Relación armoniosa entre el colega y el cliente;
Todos los productos de cable 100% inspección;
Servicio completo después de la venta.
