Datos del producto:
Pago y Envío Términos:
|
| Conductor de fase: | de aluminio | El conductor neutro: | De aleación de aluminio |
|---|---|---|---|
| El aislamiento: | XLPE | Válvulas de tensión: | 0.6/1KV |
| Número de núcleos: | 4 | Aplicación: | Línea de energía aérea |
| sociedad: | Grupo shenghua | Marca: | El cable |
| Resaltar: | Cable de transmisión aéreo,Cables de energía de Shenghua,1 Cable Aéreo Aislado de Mensajero |
||

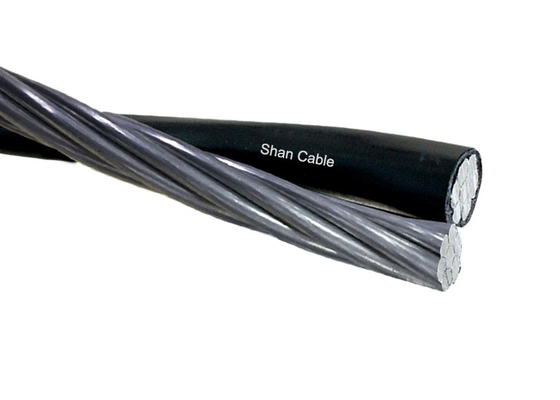

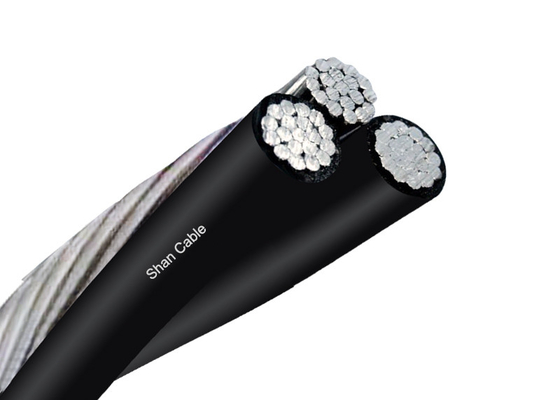

Cable Aéreo Aislado Xlpe , Cable Aéreo de Potencia con 1 Conductor Mensajero
Descripción
3 conductores de fase + 1 conductor mensajero
Los cables aéreos agrupados diseñados para líneas de distribución aéreas tienen un mensajero neutro aislado hecho de AAAC, sobre el cual los conductores de fase de aluminio aislados están enrollados helicoidalmente. Los cables están clasificados a 0.6/1(1.2)kV y cumplen con IEC60502.
Construcción
a) Fase - El conductor de fase será de conductor de aluminio en condición H68 y trenzado circular compactado.
b) Neutro o mensajero - El conductor neutro o mensajero será de conductor de aleación de aluminio y trenzado circular compactado.
2. Aislamiento:
Los conductores de fase y neutro se extruirán con polietileno (PE) como aislamiento.
Tabla de datos técnicos
| Conductor de fase | |||||||||||
| Área nominal de la sección transversal | mm² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Número de núcleos | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Número mínimo de hilos | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Espesor nominal del aislamiento | mm | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Diámetro del núcleo aislado | mm | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Resistencia máxima CC a 20℃ | ohm/km | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| Capacidad de corriente con viento en calma, ambiente | A | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperatura=30℃ | |||||||||||
| Temperatura del conductor=75℃ | |||||||||||
| Conductor mensajero | |||||||||||
| Área nominal de la sección transversal | mm² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Número mínimo de hilos | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Espesor nominal del aislamiento | mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Diámetro del núcleo aislado | mm | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Resistencia máxima CC a 20℃ | ohm/km | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| Carga de rotura calculada | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| Cable terminado | |||||||||||
| Diámetro total aproximado | mm | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| Peso aproximado del cable | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Longitud del embalaje | m/tambor | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
Somos capaces de cumplir con los plazos de entrega más estrictos según cada orden de compra. Cumplir con la fecha límite es siempre la máxima prioridad, ya que cualquier retraso en la entrega del cable puede contribuir al retraso general del proyecto y al aumento de los costos.
El cable se suministra en carretes de madera, cajas de cartón corrugado y bobinas. Los extremos del cable están sellados con cinta autoadhesiva BOPP y tapas de sellado no higroscópicas para proteger los extremos del cable de la humedad. El marcado requerido se imprimirá con un material resistente a la intemperie en el exterior del tambor de acuerdo con los requisitos del cliente.
