Datos del producto:
Pago y Envío Términos:
|
| Válvulas de tensión: | 0.6/1KV | Corazones: | 1,2,3,4,5 |
|---|---|---|---|
| Estándar: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Función: | protección del medio ambiente |
| Tamaño: | 1.5-600mm² | El color: | personalizado |
| Paquete: | Es libre. | sociedad: | Grupo shenghua |
| Marca: | El cable | ||
| Resaltar: | Cable multicore coloreado de bajo humo,Cable libre de halógenos para edificios hospitalarios,Cable de bajo humo para edificios hospitalarios |
||

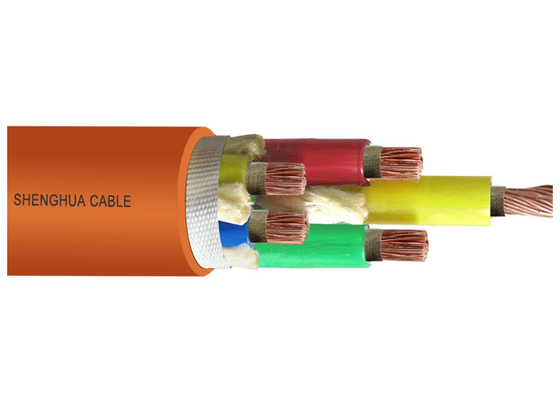

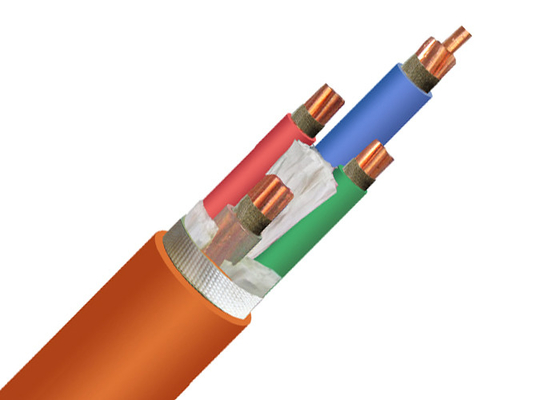

Cable de halógenos de bajo humo y cero humo multicorreo de colores para edificios hospitalarios
Shanghai Shenghua Cable (Group) Co., Ltd. es el segundo fabricante de cables de China con 110 unidades.¢ establece un punto de referencia mundial en seguridad contra incendios con sus cables LSZH multicore coloreados Diseñadas para hospitales, clínicas e instalaciones sanitarias, estas soluciones certificadas IEC 60502 combinan innovación sin halógeno, identificación de color intuitiva,y resistencia térmica extrema para proteger vidas y equipos médicos críticos.
Las especificaciones clave (serie WDZA-YJY)
| El conductor (mm2) | Los núcleos. | Corriente máxima (aire) | Densidad de humo | Contenido de halógenos |
|---|---|---|---|---|
| 1.5 | 3 | 22A | El valor de las emisiones de CO2 | El 0% |
| 2.5 | 5 | 26A | Se aplican las siguientes condiciones: | El 0% |
| 185 | 4 + 1 | 375A | El valor de las emisiones de CO2 | El 0% |
| Ds = densidad de humo (norma CEI 61034) |
Certificaciones globales:
Conductor: Clase 1/2 sólido o hebras de cobre desnudo recocido.
Aislamiento: el compuesto de polietileno o PVC es aislado sobre los conductores mediante proceso de extrusión.Las materias primas y los espesores del aislamiento se mantienen de acuerdo con las normas y se ajustan a las normas IEC60502/BS7870 según el caso..
XLPE: Los cables de alimentación aislados se identifican por el color o por números de la siguiente manera:
Número de núcleos
Código de color antiguo Código de color nuevo según BS
1 Rojo o negro marrón o azul
2 Rojo y negro Marrón, azul
3 Rojo, amarillo azul marrón, negro, gris
4 Rojo, amarillo, azul y negro Azul, marrón, negro, gris
5 Rojo, amarillo, azul, negro, Y/G Azul, marrón, negro, gris y Y/G
Blindaje: cuando se requiere blindaje, el blindaje consiste en una sola capa de alambres de acero galvanizados/cintas de acero galvanizadas.
La armadura se aplica helicoidalmente según las normas.
Los cables de núcleo único están blindados con alambres de aluminio o alambres de cobre según los requisitos.
Envase exterior: los cables estándar se fabrican con PVC negro extrudido.
Se utilizan compuestos especiales de FR, FRLS, FRRT, LSF y MDPE para el revestimiento exterior de los cables, para satisfacer los requisitos específicos del cliente.
Las normas
Las normas internacionales son las siguientes: IEC 60502, IEC 60227, IEC 60331, IEC 61034
China: GB/T 12706-91 GB306.1-2001, GB/T18380.3-2001 y el resto de los Estados miembros
Otras normas como BS, DIN e ICEA bajo petición
Datos técnicos
Válvulas de carga de los motores de las categorías A y B
Temperatura máxima del conductor: normal (90°C), cortocircuito no superior a 5 s (la temperatura máxima del conductor no superior a 250°C)
Temperatura ambiente mínima.:El cable se precalentará si la temperatura ambiente es inferior a 0 °C.
Radius de flexión mínimo: cable de un solo núcleo 20 ((d+D) ± 5%,cable de varios núcleos 15 ((d+D) ± 5%
| El tipo | Descripción | Corazones | Sección transversal nominal |
|
En el caso de las personas que se encuentran en el lugar de trabajo: Los datos de los datos de los Estados miembros deben estar disponibles en el formulario de solicitud. El número de unidades de carga de la unidad de carga |
Conductor de cobre/aislamiento XLPE Cable de alimentación ignífugo sin halógenos o sin halógenos de bajo humo (LSHF o LSZH) | 1, 2, 3, 4, 3 + 1, 5, 4+1, 3+2 |
1.5 ~ 800 mm2 |
| Los datos de los datos de los Estados miembros de la Unión Europea se utilizarán para determinar si la información de los Estados miembros de la Unión Europea es válida. | Conductor de cobre/aislamiento XLPE/cinturón de acero blindado sin halógenos o sin halógenos de baja humedad (LSHF o LSZH) | 1, 2, 3, 4, 3 + 1, 5, 4+1, 3+2 |
1.5 ~ 800 mm2 |
| Los datos de los datos de los Estados miembros de la Unión Europea que se utilicen para la evaluación de las emisiones de gases de efecto invernadero y de los gases de efecto invernadero deben estar disponibles en el sitio web de la Agencia. | Conductor de cobre/aislamiento XLPE/cable de alimentación flame retardante blindado con alambre de acero sin halógenos o sin halógenos de bajo humo (LSHF o LSZH) | 1, 2, 3, 4, 3 + 1, 5, 4+1, 3+2 |
1.5 ~ 800 mm2 |
| En el caso de las personas con discapacidad, el número de personas con discapacidad es igual al número de personas con discapacidad. | Conductor de aluminio/aislamiento XLPE Cable de alimentación ignífugo sin halógenos o sin halógenos de bajo humo (LSHF o LSZH) | 1, 2, 3, 4, 3 + 1, 5, 4+1, 3+2 |
1.5 ~ 800 mm2 |
| En el caso de las empresas de servicios de telecomunicaciones, las autoridades competentes deben tener en cuenta los requisitos de la presente Directiva. | Conductor de aluminio/aislamiento XLPE/cinturón de acero blindado sin halógenos o sin halógenos de bajo humo (LSHF o LSZH) | 1, 2, 3, 4, 3 + 1, 5, 4+1, 3+2 |
1.5 ~ 800 mm2 |
| En el caso de las empresas de servicios de telecomunicaciones, las autoridades competentes deben tener en cuenta los requisitos de la presente Directiva. | Conductor de aluminio/aislamiento XLPE/cable de alimentación flame retardante blindado con alambre de acero sin halógenos o sin halógenos de bajo humo (LSHF o LSZH) | 1, 2, 3, 4, 3 + 1, 5, 4+1, 3+2 |
1.5 ~ 800 mm2 |
| Sección transversal del conductor | espesor de aislamiento | Cubierta | Es una aproximación. | Aproximadamente | Resistencia máxima de la corriente continua del conductor (20°C) | Voltado de ensayo | Calificación actual | |
| En mm2 | En el caso de los | El grosor | - ¿ Qué es eso? | Peso | En el caso de los vehículos de las categorías A y B | A.C. | ||
| En el caso de los | En el caso de los | En kg/km | El valor de las emisiones de CO2 | En el aire ((A) | En el suelo ((A) | |||
| Una vez por una.5 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| Uno por dos.5 | 0.7 | 1.8 | 8.1 | 95 | 7.41 | 3.5 | 31 | 43 |
| 1x4 | 0.7 | 1.8 | 8.5 | 114 | 4.61 | 3.5 | 41 | 56 |
| 1 × 6 | 0.7 | 1.8 | 9.1 | 137 | 3.08 | 3.5 | 52 | 70 |
| 1 × 10 | 0.7 | 1.8 | 10.3 | 189 | 1.83 | 3.5 | 71 | 94 |
| 1×16 | 0.7 | 1.8 | 11.4 | 254 | 1.15 | 3.5 | 92 | 120 |
| 1 x 25 | 0.9 | 1.8 | 12.9 | 359 | 0.727 | 3.5 | 120 | 155 |
| 1×35 | 0.9 | 1.8 | 13.9 | 460 | 0.524 | 3.5 | 150 | 185 |
| 1×50 | 1 | 1.8 | 15.5 | 606 | 0.387 | 3.5 | 180 | 220 |
| 1 × 70 | 1.1 | 1.8 | 17.5 | 808 | 0.268 | 3.5 | 230 | 270 |
| 1 × 95 | 1.1 | 1.8 | 19.3 | 1047 | 0.193 | 3.5 | 285 | 320 |
| 1 × 120 | 1.2 | 1.8 | 20.9 | 1289 | 0.153 | 3.5 | 335 | 365 |
| 1 × 150 | 1.4 | 1.8 | 22.9 | 1582 | 0.124 | 3.5 | 385 | 410 |
| 1×185 | 1.6 | 1.8 | 25.2 | 1927 | 0.0991 | 3.5 | 450 | 465 |
| 1×240 | 1.7 | 1.8 | 27.7 | 2458 | 0.0754 | 3.5 | 535 | 540 |
| 1 × 300 | 1.8 | 1.9 | 31.2 | 3096 | 0.0601 | 3.5 | 620 | 610 |
| 1 × 400 | 2 | 2 | 34.8 | 4064 | 0.047 | 3.5 | 720 | 695 |
| Dos por uno.5 | 0.7 | 1.8 | 12.7 | 172 | 12.1 | 3.5 | 20 | 27 |
| Dos por dos.5 | 0.7 | 1.8 | 13.5 | 204 | 7.41 | 3.5 | 26 | 35 |
| 2 por 4 | 0.7 | 1.8 | 14.6 | 247 | 4.61 | 3.5 | 34 | 45 |
| 2 por 6 | 0.7 | 1.8 | 15.5 | 300 | 3.08 | 3.5 | 43 | 57 |
| 2 por 10 | 0.7 | 1.8 | 18.1 | 418 | 1.83 | 3.5 | 60 | 77 |
| 2×16 | 0.7 | 1.8 | 20.2 | 563 | 1.15 | 3.5 | 83 | 105 |
| 2×25 | 0.9 | 1.8 | 23.2 | 800 | 0.727 | 3.5 | 105 | 125 |
| 2x35 | 0.9 | 1.8 | 25.2 | 1026 | 0.524 | 3.5 | 125 | 155 |
| 2×50 | 1 | 1.8 | 28.4 | 1338 | 0.387 | 3.5 | 160 | 185 |
| 2 × 70 | 1.1 | 1.9 | 32.6 | 1804 | 0.268 | 3.5 | 200 | 225 |
| 2×95 | 1.1 | 2 | 36.4 | 2343 | 0.193 | 3.5 | 245 | 270 |
| 2 × 120 | 1.2 | 2.1 | 39.8 | 2891 | 0.153 | 3.5 | 285 | 310 |
| 2×150 | 1.4 | 2.3 | 44.2 | 3639 | 0.124 | 3.5 | 325 | 345 |
| 2×185 | 1.6 | 2.4 | 49 | 4458 | 0.0991 | 3.5 | 375 | 390 |
| 2×240 | 1.7 | 2.6 | 54.4 | 5696 | 0.0754 | 3.5 | 440 | 450 |
| 3 por 1.5 | 0.7 | 1.8 | 13.4 | 203 | 12.1 | 3.5 | 20 | 27 |
| 3 por 2.5 | 0.7 | 1.8 | 14.2 | 246 | 7.41 | 3.5 | 26 | 35 |
| 3×4 | 0.7 | 1.8 | 15.2 | 304 | 4.61 | 3.5 | 34 | 45 |
| 3 por 6 | 0.7 | 1.8 | 16.4 | 376 | 3.08 | 3.5 | 43 | 57 |
| 3 por 10 | 0.7 | 1.8 | 19.1 | 534 | 1.83 | 3.5 | 60 | 77 |
| 3×16 | 0.7 | 1.8 | 21.4 | 737 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25 | 0.9 | 1.8 | 24.7 | 1063 | 0.727 | 3.5 | 105 | 125 |
| 3×35 | 0.9 | 1.8 | 26.9 | 1380 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50 | 1 | 1.9 | 30.5 | 1837 | 0.387 | 3.5 | 160 | 185 |
| 3 × 70 | 1.1 | 2 | 35 | 2490 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95 | 1.1 | 2.1 | 39.1 | 3325 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120 | 1.2 | 2.3 | 42.8 | 4120 | 0.153 | 3.5 | 285 | 310 |
| 3×150 | 1.4 | 2.4 | 47.5 | 5092 | 0.124 | 3.5 | 325 | 345 |
| 3×185 | 1.6 | 2.6 | 52.9 | 6245 | 0.0991 | 3.5 | 375 | 390 |
| 3×240 | 1.7 | 2.7 | 58.5 | 7996 | 0.0754 | 3.5 | 440 | 450 |
| Cuatro por uno.5 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4 por 2.5 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| Cuatro por cuatro | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| Cuatro por seis | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| Cuatro por diez | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4×16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4×25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
| 4×35 | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
| 4×50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
| 4×70 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| 4×95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| 4×150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| 4×185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
| 4×240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
| 5 por 1.5 | 0.7 | 1.8 | 13.6 | 284 | 12.1 | 3.5 | 20 | 27 |
| 5 por 2.5 | 0.7 | 1.8 | 16.6 | 349 | 7.41 | 3.5 | 26 | 35 |
| 5x4 | 0.7 | 1.8 | 17.9 | 441 | 4.61 | 3.5 | 34 | 45 |
| 5×6 | 0.7 | 1.8 | 19.3 | 558 | 3.08 | 3.5 | 43 | 57 |
| 5x10 | 0.7 | 1.8 | 22.8 | 809 | 1.83 | 3.5 | 60 | 77 |
| 5×16 | 0.7 | 1.8 | 25.6 | 1135 | 1.15 | 3.5 | 83 | 105 |
| 5 × 25 | 0.9 | 1.8 | 29.7 | 1664 | 0.727 | 3.5 | 105 | 125 |
| 5×35 | 0.9 | 1.9 | 32.6 | 2194 | 0.524 | 3.5 | 125 | 155 |
| 5×50 | 1 | 2 | 37.3 | 3013 | 0.387 | 3.5 | 160 | 185 |
| 5 × 70 | 1.1 | 2.1 | 42.9 | 4101 | 0.268 | 3.5 | 200 | 225 |
| 5 × 95 | 1.1 | 2.2 | 48.2 | 5382 | 0.193 | 3.5 | 245 | 270 |
| 5×120 | 1.2 | 2.4 | 52.7 | 6685 | 0.153 | 3.5 | 285 | 310 |
| 5×150 | 1.4 | 2.5 | 58.5 | 8363 | 0.124 | 3.5 | 325 | 345 |
| 5×185 | 1.6 | 2.7 | 65.1 | 10268 | 0.0991 | 3.5 | 375 | 390 |
| 5×240 | 1.7 | 3.1 | 72.3 | 13167 | 0.0754 | 3.5 | 440 | 450 |
| 3 por 2,5 más 1 por 1.5 | 0.7 | 1.8 | 15.2 | 254 | 7.41 | 3.5 | 26 | 35 |
| 3 por 4 más 1 por 2.5 | 0.7 | 1.8 | 16.3 | 352 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6 + 1 × 4 | 0.7 | 1.8 | 17.5 | 440 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10 + 1 × 6 | 0.7 | 1.8 | 20.1 | 616 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16 + 1 × 10 | 0.7 | 1.8 | 22.8 | 865 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25 + 1 × 16 | 0.7 | 1.8 | 26.2 | 1248 | 0.727 | 3.5 | 105 | 125 |
| 3×35 + 1×16 | 0.9 | 1.8 | 28 | 1557 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50 + 1 × 25 | 1 | 1.9 | 32 | 2120 | 0.387 | 3.5 | 160 | 185 |
| 3 × 70 + 1 × 35 | 1.1 | 2.1 | 36.7 | 2863 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95 + 1 × 50 | 1.1 | 2.2 | 41.1 | 3854 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120 + 1 × 70 | 1.2 | 2.4 | 45.6 | 4857 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150 + 1 × 70 | 1.4 | 2.5 | 49.4 | 5808 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185 + 1 × 95 | 1.6 | 2.7 | 55.1 | 7271 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240 + 1 × 120 | 1.7 | 2.9 | 60 | 9269 | 0.0754 | 3.5 | 440 | 450 |
| 3 veces 2,5 más 2 veces 1.5 | 0.7 | 1.8 | 18.8 | 299 | 7.41 | 3.5 | 26 | 35 |
| 3 por 4 más 2 por 2.5 | 0.7 | 1.8 | 20 | 405 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6 + 2 × 4 | 0.7 | 1.8 | 21.5 | 513 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10 + 2 × 6 | 0.7 | 1.8 | 24 | 708 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16 + 2 × 10 | 0.7 | 1.8 | 27.1 | 1006 | 1.15 | 83 | 105 | |
| 3 × 25 + 2 × 16 | 0.7 | 1.8 | 30.8 | 1448 | 0.727 | 105 | 125 | |
| 3×35 + 2×16 | 0.9 | 1.9 | 32.6 | 1760 | 0.524 | 125 | 155 | |
| 3×50 + 2×35 | 1 | 2.1 | 37.3 | 2427 | 0.387 | 160 | 185 | |
| 3 × 70 + 2 × 35 | 1.1 | 2.2 | 42.1 | 3338 | 0.268 | 200 | 225 | |
| 3 × 95 + 2 × 50 | 1.1 | 2.4 | 47.8 | 4426 | 0.193 | 245 | 270 | |
| 3 × 120 + 2 × 70 | 1.2 | 2.5 | 52.6 | 5645 | 0.153 | 285 | 310 | |
| 3 × 150 + 2 × 70 | 1.4 | 2.7 | 56.5 | 6587 | 0.124 | 325 | 345 | |
| 3 × 185 + 2 × 95 | 1.6 | 2.9 | 62.9 | 8225 | 0.0991 | 375 | 390 | |
| 3 × 240 + 2 × 120 | 1.7 | 3.1 | 69.3 | 10453 | 0.0754 | 440 | 450 | |
| 4 por 2,5 más 1 por 1.5 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
| 4 por 4 más 1 por 2.5 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
| 4 × 6 + 1 × 4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| 4 × 10 + 1 × 6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
| 4 × 16 + 1 × 10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
| 4 × 25 + 1 × 16 | 0.7 | 1.8 | 29 | 1556 | 0.727 | 105 | 125 | |
| 4 × 35 + 1 × 16 | 0.9 | 1.9 | 31.4 | 1976 | 0.524 | 125 | 155 | |
| 4×50 más 1×25 | 1 | 2.1 | 36 | 2689 | 0.387 | 160 | 185 | |
| 4 × 70 + 1 × 35 | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 200 | 225 | |
| 4×95 + 1×50 | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 245 | 270 | |
| 4 × 120 + 1 × 70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 285 | 310 | |
| 4 × 150 + 1 × 70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 325 | 345 | |
| 4×185 más 1×95 | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 375 | 390 | |
| 4 × 240 + 1 × 120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 440 | 450 | |
