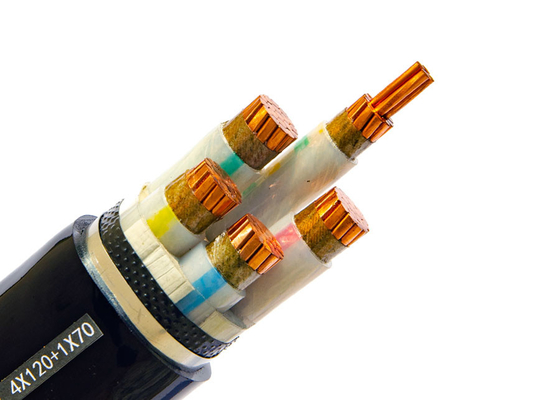

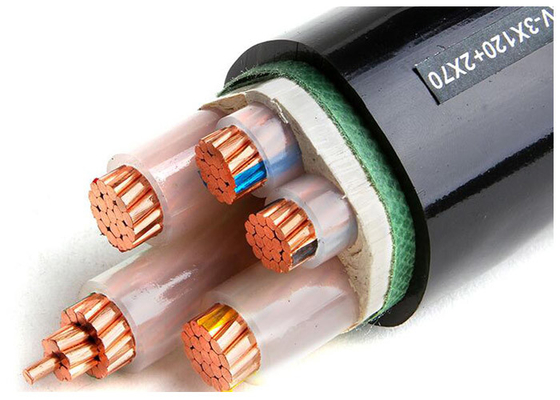

Cables eléctricos de baja tensión de Shenghua de cobre Xlpe de núcleo múltiple

Cable de alimentación aislado de cobre eléctrico XLPE de baja tensión con varios núcleos LV con certificados


La infraestructura de carga de vehículos eléctricos a prueba del futuro exige cables más inteligentes: Solución XLPE de Shenghua

90°C de calificación continua + 160°C de sobrecarga de emergencia para cargadores rápidos e instalaciones subterráneas

Con las ventas mundiales de vehículos eléctricos que se prevé superarán los 40 millones anuales para 2030 (AIE), los problemas de sobrecalentamiento y durabilidad en los cables de carga son cuellos de botella críticos.Shenghua Power Cable se ocupa de esto con cables aislados con XLPE de bajo voltaje., diseñado para soportar calor continuo de 90°C y sobrecargas de corta duración de 160°C ¥validado en cargadores rápidos de CC de 150kW+ y estaciones de carga subterráneas.Nuestros diseños certificados por CE + KEMA combinan aislamiento XLPE y revestimiento FR-PVC para eliminar los riesgos de degradación térmica al tiempo que garantizan el blindaje EMI para una entrega de energía estable

Por qué XLPE supera a las aplicaciones de carga de vehículos eléctricos

1. Resistencia térmica:

   • 90°C Funcionamiento continuo: el aislamiento XLPE resiste el ablandamiento o la fusión bajo cargas de alta corriente, a diferencia de los cables de PVC estándar (máximo 70°C)


   • Tolerancia de emergencia de 160 °C: soporta corrientes de sobretensiones durante los ciclos de carga pico (por ejemplo, Tesla V3 Superchargers)



2. Protección EMI:

   • Ecrans de cinta de cobre: Bloquean las interferencias electromagnéticas de las líneas eléctricas adyacentes, garantizando el cumplimiento de la Directiva CE EMC 2014/30/UE



3. Durabilidad mecánica:

   • Clasificación 5 Conductores flexibles: soportan más de 10.000 ciclos de curvatura en sistemas de carga retráctiles


   • Cubierta FR-PVC: ignífugo (CAT 60332-3 A) y resistente a los rayos UV para uso en exteriores o subterráneos



Demostrado en escenarios de carga de alta demanda

• Cargadores rápidos de corriente continua de 150 kW +: configuraciones de 3 × 150 mm2 + 1 × 95 mm2 entregan corriente de 500 A sin estrangulamiento térmico


• Los conductos subterráneos: las variantes LSZH (Low Smoke Zero Halogen) cumplen con las normas de densidad de humo DIN 4102 para garajes cerrados


• Reparación de gasolineras: los materiales de revestimiento resistentes al aceite previenen la degradación por derrames de combustible (probados según la norma ISO 6722)



Especificaciones técnicas

¿Por qué elegir a Shenghua para proyectos de carga de vehículos eléctricos?

• Personalización rápida: Tamaños de conductores a medida (1.5 400 mm2), blindaje (cable de acero / SWA) y colores de la vaina (negro / amarillo-verde) en 7 días


  .
• Cumplimiento global: cumple con la norma IEC 60228, la norma GB/T 33594 (normas de carga para vehículos eléctricos) y la norma EN 50620 (infraestructura de carga de la UE)


  .
• Seguridad cero halógenos: las opciones LSZH reducen los riesgos de humos tóxicos en túneles y edificios altos



Aplicaciones: El cable aislado XLPE se utiliza como línea de distribución y transmisión de energía a voltaje nominal de 0,6/1KV.

Construcción:


Consejos para ordenar

Válvulas de tensión
La norma de aplicación: IEC/BS/UL/GB
Número de núcleos y indicación de los núcleos de cable
Tamaño y construcción del conductor
Tipo de aislamiento
En caso de armadura, el tipo de armadura y el material
El requisito de la funda
Duración del cable y requisitos de embalaje
Otros requisitos


Datos técnicos: tensión nominal:0.6/1kV Baja tensión
Temperatura máxima del conductor: en condiciones normales (90°C), de emergencia (130°C) o de cortocircuito, no más de 5 s (250°C).
Temperatura ambiente mínima 0 oC, después de la instalación y sólo cuando el cable esté en posición fija
Radio de flexión mínimo: 20 veces el cable O.D. para un solo núcleo sin blindaje
15 x cable O.D para núcleo múltiple sin blindaje
15 x cable O.D para núcleo único con blindaje
12 x cable O.D para multi núcleo con blindaje

Las normas: Internacional: IEC 60502, IEC 60228, (IEC 60332-3 sólo para el tipo FR)
China: GB/T 12706, (GB/T 18380-3 sólo para el tipo FR)
Otras normas, como BS, DIN, VDE e ICEA, bajo petición

Instalación

1La temperatura de instalación no debe ser superior a 20°C. Si la temperatura ambiente es inferior a 0°C, el cable debe precalentarse.
2El radio de flexión del cable no debe ser inferior a 8 veces.
3Después de la instalación, el cable debe ser sometido a una prueba de tensión de soporte durante 15 minutos.

Parámetro técnico:

Embalaje y envío: Somos capaces de cumplir con los horarios de entrega más estrictos según el pedido de compra.El cumplimiento de los plazos es siempre la principal prioridad, ya que cualquier retraso en la entrega del cable puede contribuir al retraso general del proyecto y al exceso de costes.
El cable se suministra en carretes de madera, cajas de cartón ondulado y bobinas.El marcado requerido se imprimirá con un material a prueba de intemperie en las partes exteriores del tambor según las necesidades del cliente..





Servicio posventa


Nosotros, Shanghai Shenghua Cable Group estamos especializados en I+D y fabricación de cables y cables. Hemos pasado ISO9001: 2008 Certificación del Sistema Internacional de Calidad ((ZDHY),que cubre todo el proceso de gestión de la empresaSe ha puesto en marcha un sistema integral de control de calidad para garantizar que los productos cumplan con los estándares internacionales.excelente servicio y marca conocida. "Cumplir con la garantía de calidad, dedicado a proporcionar a los usuarios con productos confiables siempre" es nuestro compromiso con la calidad.Los productos de nuestra compañía están asegurados por PICC (la Compañía de Seguros del Pueblo de China)Además, ofrecemos las siguientes garantías específicas:

1.Garantizamos que cumpliremos los requisitos del período de garantía especificado en el contrato.

2. que seremos fabricados bajo esta especificación y que los Productos serán nuevos, sin usar, de los modelos más recientes o actuales.Suministraremos los Bienes estrictamente de acuerdo con los requisitos del Contrato..

3La garantía permanecerá válida durante doce (12) meses después de que los bienes, o cualquier parte de los mismos, hayan sido
de los cuales, según el caso, hayan sido entregados y aceptados en el destino final
indicado en el CCS, o durante dieciocho (18) meses a partir de la fecha de embarque desde el puerto o
lugar de carga en el país de origen, según el plazo que finalice antes.

4Durante el período de garantía, el comprador puede declarar directamente al fabricante en forma escrita o por medio del agente si hay algún problema en la calidad de los bienes.El fabricante realizará la reparación o sustitución en un plazo razonable., y asumirá todos los gastos relacionados con ello.
