Datos del producto:
Pago y Envío Términos:
|
| Voltagem nominal: | 5.8/10 kV o 6.35/11 kV | Tipo de conductor: | El conductor en cadena (clase 2) |
|---|---|---|---|
| Marcado de base: | Número o banda de color | Marca de la vaina: | Impresión con tinta o grabado en relieve |
| longitud del tambor: | 500 m o según lo solicitado | Color externo de la envoltura: | Negro o personalizado |
| sociedad: | Grupo shenghua | Marca del producto: | El cable |
| Resaltar: | 3 núcleos de cable de alimentación aislado XLPE,Cables de alimentación aislados de un solo núcleo XLPE,Cables de alimentación aislados N2XSY XLPE |
||

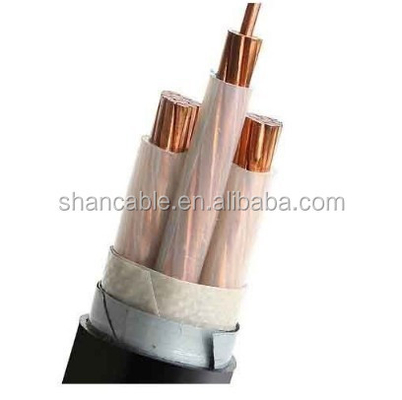

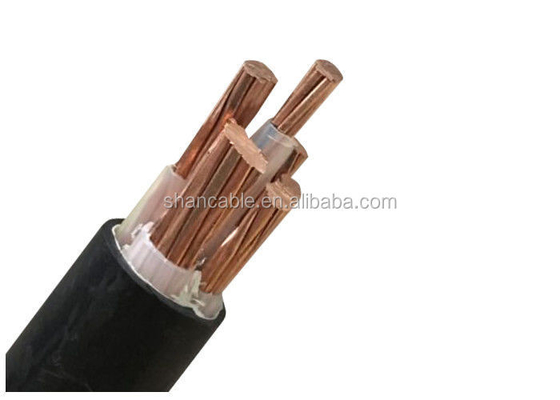

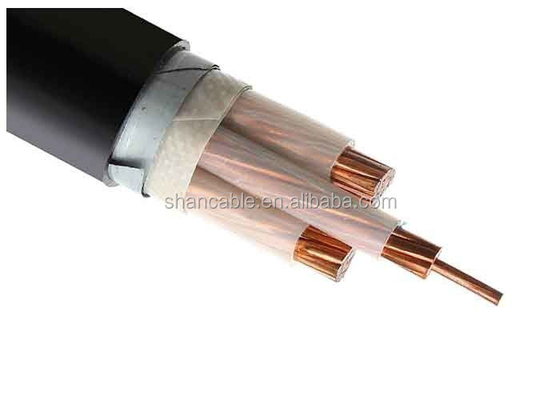

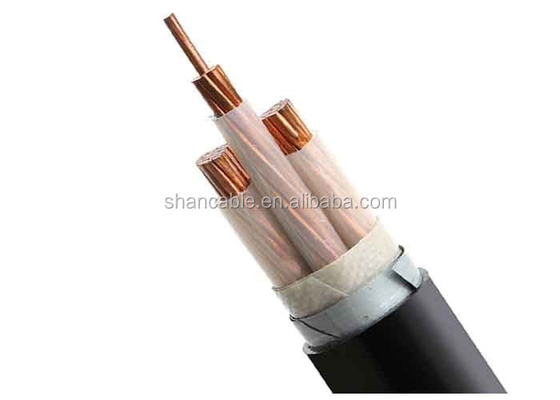

Cable de alimentación aislado XLPE de voltaje medio de núcleo único / 3 núcleos de conductor de cobre XLPE cable aislado N2XSY
Construcción de cables eléctricos aislados XLPE:
| El conductor | Conductor de cobre de acuerdo con la norma IEC 60228, clase 2 |
| Conductores circulares o de forma circular | |
| El aislamiento | XLPE (polietileno cruzado) a 90°C, muchos colores opcionales |
| Pantalla metálica opcional | Las bandas de cobre o los alambres de cobre trenzados son opcionales |
| Cubierta | PVC o FR-PVC de tipo ST2 a la norma IEC 60502, negro o rojo o personalizado |
Parámetro técnico:
| Sección transversal del conductor | No. de las hebras/dia. del conductor | espesor de aislamiento | espesor de la vaina | Aproximadamente. | Peso aproximado | Resistencia máxima de DC del conductor (20 °C) | Teste de tensión AC | Calificación actual | |
| En el caso de los2 | PC/mm | En el caso de los | En el caso de los | (mm) | En kg/km | O / km | El valor de las emisiones de CO2 | En el aire (A) | En el suelo ((A) |
| 1 × 25 | 7/2. ¿Qué quieres?14 | 3.4 | 2 | 20.0 | 598 | 0.727 | 21 | 140 | 150 |
| 1 × 35 | 7/2. ¿Qué quieres?52 | 3.4 | 2 | 22.0 | 719 | 0.524 | 21 | 175 | 180 |
| 1 × 50 | 10/2. ¿Qué quieres decir?52 | 3.4 | 2 | 23.0 | 884 | 0.387 | 21 | 205 | 215 |
| 1 × 70 | 14 y medio.52 | 3.4 | 2 | 24.0 | 1097 | 0.268 | 21 | 260 | 265 |
| 1 × 95 | 19 y medio.52 | 3.4 | 2 | 26.0 | 1378 | 0.193 | 21 | 315 | 315 |
| 1 × 120 | 24 horas al día.52 | 3.4 | 2 | 28.0 | 1658 | 0.153 | 21 | 365 | 360 |
| 1 × 150 | 30 y medio.52 | 3.4 | 2 | 30.0 | 1967 | 0.124 | 21 | 415 | 405 |
| 1 × 185 | 37 y medio.52 | 3.4 | 2 | 31.0 | 2335 | 0.0991 | 21 | 475 | 455 |
| 1 × 240 | 48 y medio.52 | 3.4 | 2 | 34.0 | 2908 | 0.0754 | 21 | 565 | 530 |
| 1 × 300 | 61 y medio.52 | 3.4 | 2 | 36.0 | 3507 | 0.0601 | 21 | 645 | 595 |
| 1 × 400 | 61 y medio.97 | 3.4 | 2.5 | 39.0 | 4503 | 0.0470 | 21 | 750 | 680 |
| 1 × 500 | 61 y 3 por ciento.23 | 3.4 | 2.5 | 42.0 | 5479 | 0.0366 | 21 | 865 | 765 |
| 1 × 630 | 61 y 3 por ciento.50 | 3.4 | 2.5 | 48.0 | 6952 | 0.0283 | 21 | 990 | 860 |
| 1 × 800 | 91 y 3 por ciento.20 | 3.4 | 2.6 | 52.0 | 7120 | 0.0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91 y 3 por ciento.75 | 3.4 | 2.8 | 57.0 | 10500 | 0.0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7/2. ¿Qué quieres?14 | 3.4 | 2.3 | 41.0 | 895 | 0.727 | 21 | 120 | 125 |
| 3 × 35 | 7/2. ¿Qué quieres?52 | 3.4 | 2.4 | 44.0 | 2293 | 0.524 | 21 | 145 | 155 |
| 3 × 50 | 10/2. ¿Qué quieres decir?52 | 3.4 | 2.5 | 46.0 | 2812 | 0.387 | 21 | 175 | 180 |
| 3 × 70 | 14 y medio.52 | 3.4 | 2.6 | 50.0 | 3508 | 0.268 | 21 | 220 | 220 |
| 3 × 95 | 19 y medio.52 | 3.4 | 2.7 | 53.0 | 4402 | 0.193 | 21 | 265 | 265 |
| 3 × 120 | 24 horas al día.52 | 3.4 | 2.8 | 56.0 | 5319 | 0.153 | 21 | 305 | 300 |
| 3 × 150 | 30 y medio.52 | 3.4 | 2.9 | 59.0 | 6309 | 0.124 | 21 | 350 | 340 |
| 3 × 185 | 37 y medio.52 | 3.4 | 3.0 | 62.0 | 7319 | 0.0991 | 21 | 395 | 380 |
| 3 × 240 | 48 y medio.52 | 3.4 | 3.2 | 68.0 | 9218 | 0.0754 | 21 | 470 | 435 |
| 3 × 300 | 61 y medio.52 | 3.4 | 3.4 | 72.0 | 11159 | 0.0601 | 21 | 535 | 485 |
| 3 × 400 | 61 y medio.97 | 3.4 | 3.6 | 81.0 | 15107 | 0.0470 | 21 | 610 | 520 |
Consejos para ordenar
Voltagem nominal
La norma de aplicación: IEC/BS/UL/GB
Número de núcleos
Tamaño y construcción del conductor
Tipo de aislamiento
En caso de armadura, el tipo de armadura y el material
El requisito de la funda
Duración del cable y requisitos de embalaje
Otros requisitos
Datos técnicos:
Voltado nominal 5,8/10 kV o 6,35/11 kV Baja tensión
Temperatura máxima del conductor: debajo de los valores normales (90°C), de emergencia (130°C) o de cortocircuito no
más de 5 s (250 °C).
Temperatura ambiente mínima 0 oC, después de la instalación y sólo cuando el cable esté en posición fija
Radio de flexión mínimo: 20 veces el cable O.D. para un solo núcleo sin blindaje
15 x cable O.D para núcleo múltiple sin blindaje
15 x cable O.D para núcleo único con blindaje
12 x cable O.D para multi núcleo con blindaje
Las normas:
Las normas internacionales: IEC 60502, IEC 60228, (IEC 60332-3 sólo para el tipo FR)
China: GB/T 12706, (GB/T 18380-3 sólo para el tipo FR)
Otras normas, como BS, DIN, VDE e ICEA, bajo petición
Instalación
1La temperatura de instalación no debe ser superior a 20°C. Si la temperatura ambiente es inferior a 0°C, el cable debe precalentarse.
2El radio de flexión del cable no debe ser inferior a 8 veces.
Embalaje y envío:
Somos capaces de cumplir con los horarios de entrega más estrictos de acuerdo a cada pedido de compra.El cumplimiento de los plazos es siempre la máxima prioridad, ya que cualquier retraso en la entrega del cable puede contribuir al retraso general del proyecto y al exceso de costes.
El cable se suministra en carretes de madera, cajas de cartón ondulado y bobinas.El marcado requerido se imprimirá con un material a prueba de intemperie en las partes exteriores del tambor según las necesidades del cliente..
