Datos del producto:
Pago y Envío Términos:
|
| conductor: | Condense el conductor de cobre trenzado, Cl.2 según IEC 60228 | Aislamiento: | XLPE (polietileno reticulado) clasificado en 90 OC |
|---|---|---|---|
| Núcleo: | base multi | Color del aislamiento: | ROJO, AMARILLO, AZUL |
| Temporeros de funcionamiento: | 90 grados | Envoltura: | Tipo ST2 del PVC o de FR-PVC a IEC 60502, negro |
| sociedad: | Grupo shenghua | Marca del producto: | El cable |
| Resaltar: | XLPE Cable de aislamiento,XLPE aislado por cable |
||

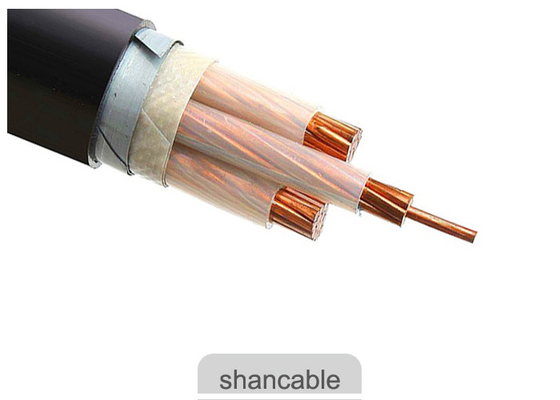

La base multi XLPE aisló tensión 1kv del conductor de cobre del cable de transmisión la baja
Construcción
Conductor: Condense el conductor de cobre trenzado, Cl.2 según IEC 60228
Aislamiento: XLPE (polietileno reticulado) clasificado en 90 OC
Envoltura interna: Tipo ST2 del PVC a IEC 60502, negro
Tipo de la armadura: Armadura de acero doble de la cinta
Envoltura: Tipo ST2 del PVC o de FR-PVC a IEC 60502, negro
Usos
Para poner dentro y al aire libre. Capaz de llevar cierta tracción durante la instalación, pero fuerzas mecánicas no externas. La colocación del solo cable de la base en conductos magnéticos no se permite.
Estándares
International: IEC 60502-1, IEC 60228,
China: GB/T 12706, (GB/T 18380-3 para ZR-YJV solamente)
Otros estándares tales como BS, estruendo e ICEA a petición
Datos técnicos
Voltaje clasificado: 0.6/1kV
Temperatura máxima del conductor: debajo de normal (90 OC), la emergencia (130OC) o cortocircuita no más que 5 condiciones de s (250℃).
Min. Ambient Temp. 0 OC, después de la instalación y solamente cuando el cable está en un de posición fija
Radio de doblez mínimo: cable O.D de 20 x para la sola base
cable O.D de 15 x para la base multi
Certificados
CE, RoHS, KEMA y más otros a petición
Artículos comerciales: MOQ: los 200m
Condiciones de pago: El 30% T/T antes de la producción, el 70% T/T antes de entrega
El embalar: Tambor de madera del hierro
Especificaciones
| Nom. Corte transversal del conductor | No/diámetro de los filamentos. Del conductor | Grueso del aislamiento | Grueso de acero de la cinta | Grueso de la envoltura | Aproximadamente O.D. |
Aproximadamente. Peso |
Max. D.C Resistance del conductor (℃ 20) | CA del voltaje de la prueba | Grado actual | |
| milímetro2 | pc/mm | milímetro |
milímetro |
milímetro | (milímetro) | kg/km | Ω /km | kV/5min | En el aire (a) | En el suelo (A) |
| 3 × 4 | 1/2.25 | 0,7 | 2x0.2 | 1,5 | 15 | 390 | 4,61 | 3,5 | 34 | 45 |
| 3 × 6 | 1/2.76 | 0,7 | 2x0.2 | 1,5 | 16 | 471 | 3,08 | 3,5 | 43 | 57 |
| 3 × 10 | 7/1.38 | 0,7 | 2x0.2 | 1,5 | 18 | 622 | 1,83 | 3,5 | 60 | 77 |
| 3 × 16 | 7/1.78 | 0,7 | 2x0.2 | 2,0 | 22 | 1005 | 1,15 | 3,5 | 83 | 105 |
| 3 × 25 | 7/2.14 | 0,9 | 2x0.2 | 2,0 | 25,0 | 1371 | 0,727 | 3,5 | 105 | 125 |
| 3 × 35 | 7/2.52 | 0,9 | 2x0.2 | 2,0 | 27,0 | 1724 | 0,524 | 3,5 | 125 | 155 |
| 3 × 50 | 10/2.52 | 1,0 | 2x0.2 | 2,0 | 30,0 | 2247 | 0,387 | 3,5 | 160 | 185 |
| 3 × 70 | 14/2.52 | 1,1 | 2x0.2 | 2,5 | 35,0 | 3023 | 0,268 | 3,5 | 200 | 225 |
| 3 × 95 | 19/2.52 | 1,1 | 2x0.5 | 2,5 | 39,0 | 3825 | 0,193 | 3,5 | 245 | 270 |
| 3 × 120 | 24/2.52 | 1,2 | 2x0.5 | 2,5 | 42,0 | 4642 | 0,153 | 3,5 | 285 | 310 |
| 3 × 150 | 30/2.52 | 1,4 | 2x0.5 | 3,0 | 48,0 | 5767 | 0,124 | 3,5 | 325 | 345 |
| 3 × 185 | 37/2.52 | 1,6 | 2x0.5 | 3,0 | 51,0 | 6895 | 0,0991 | 3,5 | 375 | 390 |
| 3 × 240 | 48/2.52 | 1,7 | 2x0.5 | 3,0 | 56,0 | 8617 | 0,0754 | 3,5 | 440 | 450 |
| 3 × 300 | 61/2.52 | 1,8 | 2x0.5 | 3,0 | 59,0 | 10928 | 0,0601 | 3,5 | 505 | 515 |
