Datos del producto:
Pago y Envío Términos:
|
| conductor: | Conductor de aluminio | personalizado: | Sí |
|---|---|---|---|
| Aplicación: | Distribución y transmisión de poder | Color del aislamiento: | ROJO, AMARILLO, AZUL |
| Temporeros de funcionamiento: | 90 grados | Envoltura: | Tipo ST2 del PVC o de FR-PVC a IEC 60502, negro |
| sociedad: | Grupo shenghua | Marca del producto: | El cable |
| Resaltar: | XLPE Cable de aislamiento,XLPE aislado por cable |
||

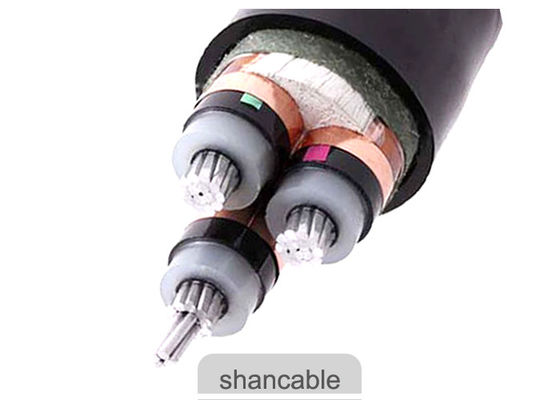

Distribución y transmisión aisladas XLPE de poder del cable de transmisión de la aduana
Introducción aislada XLPE del poder del cable de transmisión
El poder aislado XLPE del cable de transmisión no sólo tiene propiedades eléctricas, mecánicas excelentes, pero también tiene resistencia potente contra el corrasion químico, el envejecimiento de calor y la tensión ambiental. los lts estructuran son simples. La temperatura de funcionamiento a largo plazo es 90" C.lt es conveniente de utilizar y se puede poner con diverso nivel del norestrictionof.
Usos aislados XLPE del poder del cable de transmisión
Para poner dentro y al aire libre. Capaz de llevar cierta tracción durante la instalación, pero fuerzas mecánicas no externas. La colocación del solo cable de la base en conductos magnéticos no se permite.
Estándares
International: IEC 60502-2, IEC 60228,
China: GB/T 12706, (GB/T 18380-3 para ZR-YJV solamente)
Otros estándares tales como BS, estruendo e ICEA a petición
Datos técnicos
Voltaje clasificado: 8.7/15kV
Temperatura máxima del conductor: debajo de normal (90 OC), la emergencia (130OC) o cortocircuita no más que 5 condiciones de s (250℃).
Min. Ambient Temp. 0 OC, después de la instalación y solamente cuando el cable está en un de posición fija
Radio de doblez mínimo: cable O.D de 20 x para la sola base
cable O.D de 15 x para la base multi
Certificados
CE, RoHS, KEMA y más otros a petición
Artículos comerciales: MOQ: los 200m
Condiciones de pago: El 30% T/T antes de la producción, el 70% T/T antes de entrega
El embalar: Tambor de madera del hierro
Especificaciones aisladas XLPE del poder del cable de transmisión
| Nom. Corte transversal del conductor | No/diámetro de los filamentos. Del conductor | Grueso del aislamiento | Grueso de la envoltura | Aproximadamente O.D. |
Aproximadamente. Peso |
Max. D.C Resistance del conductor (℃ 20) | CA del voltaje de la prueba | Grado actual | |
| milímetro2 | pc/mm | milímetro | milímetro | (milímetro) | kg/km | Ω /km | kV/5min | En el aire (a) | En el suelo (A) |
| 3 × 25 | 7/2.14 | 4,5 | 2,4 | 46,0 | 2072 | 1,2 | 30,5 | 95 | 100 |
| 3 × 35 | 7/2.52 | 4,5 | 2,6 | 48,0 | 2334 | 0,868 | 30,5 | 115 | 120 |
| 3 × 50 | 10/2.52 | 4,5 | 2,7 | 51,0 | 2598 | 0,641 | 30,5 | 135 | 140 |
| 3 × 70 | 14/2.52 | 4,5 | 2,8 | 55,0 | 2895 | 0,443 | 30,5 | 170 | 170 |
| 3 × 95 | 19/2.52 | 4,5 | 2,9 | 58,0 | 3462 | 0,32 | 30,5 | 205 | 210 |
| 3 × 120 | 24/2.52 | 4,5 | 3,0 | 61,0 | 3888 | 0,253 | 30,5 | 235 | 235 |
| 3 × 150 | 30/2.52 | 4,5 | 3,1 | 64,0 | 4416 | 0,206 | 30,5 | 270 | 260 |
| 3 × 185 | 37/2.52 | 4,5 | 3,2 | 68,0 | 4935 | 0,164 | 30,5 | 310 | 300 |
| 3 × 240 | 48/2.52 | 4,5 | 3,4 | 73,0 | 5712 | 0,125 | 30,5 | 370 | 345 |
| 3 × 300 | 61/2.52 | 4,5 | 3,5 | 77,0 | 6577 | 0. 1 | 30,5 | 420 | 390 |
| 3 × 400 | 61/2.97 | 4,5 | 3,8 | 86,0 | 8081 | 0,0778 | 30,5 | 485 | 440 |
Podemos diseñar y fabricar el cable especial de XLPE según los otros estándares requeridos por thecustomers, tales como conductores separados cortados de la sección pesada, la agua-resistencia, defiende termitas, defiende el ratón, y así sucesivamente.
