Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | cable aislado XLPE 33kV | Tamaño: | 35mm2 a 1000 mm2 |
|---|---|---|---|
| Número de la base: | BASE 3 | estándar: | IEC 60502-2, IEC 60228 |
| Aplicación: | Para poner dentro y al aire libre | Tensión nominal: | 33kv |
| Muestra libre: | Sí | Garantía: | 24 meses |
| Alta luz: | XLPE aislado por cable,cable eléctrico del xlpe |
||
El conductor de cobre XLPE de tres bases aisló el cable de transmisión medio del voltaje 11kV

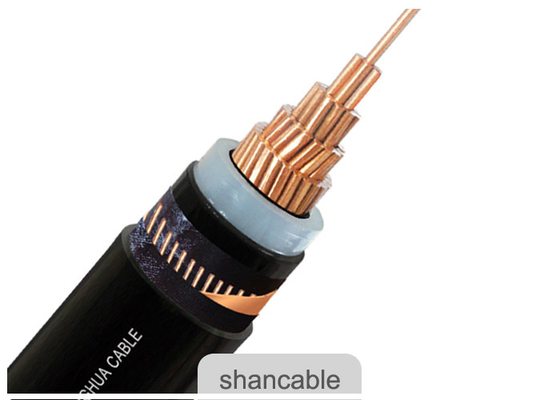

Construcción
Conductor: Condense el conductor de cobre trenzado, Cl.2 según IEC 60228
Pantalla de conductor: Semiconductor
Aislamiento: XLPE (polietileno reticulado) clasificado en 90 OC
Pantalla de aislamiento: Semiconductor
Pantalla: Cinta de cobre
Envoltura: Tipo ST2 del PVC o de FR-PVC a IEC 60502, negro
Usos
Para poner dentro y al aire libre. Capaz de llevar cierta tracción durante la instalación, pero fuerzas mecánicas no externas. La colocación del solo cable de la base en conductos magnéticos no se permite.
Estándares
International: IEC 60502, IEC 60228, (IEC 60332-3 para ZR-YJV solamente)
China: GB/T 12706, (GB/T 18380-3 para ZR-YJV solamente)
Otros estándares tales como BS, estruendo e ICEA a petición
Datos técnicos
Voltaje clasificado: 6/10kV
Temperatura máxima del conductor: debajo de normal (90 OC), la emergencia (130OC) o cortocircuita no más que 5 condiciones de s (250℃).
Min. Ambient Temp. 0 OC, después de la instalación y solamente cuando el cable está en un de posición fija
Radio de doblez mínimo: cable O.D de 20 x para la sola base
cable O.D de 15 x para la base multi
Especificaciones
| Nom. Corte transversal del conductor | No/diámetro de los filamentos. Del conductor | Grueso del aislamiento | Grueso de la envoltura | Aproximadamente O.D. |
Aproximadamente. Peso |
Max. D.C Resistance del conductor (℃ 20) | CA del voltaje de la prueba | Grado actual | |
| milímetro2 | pc/mm | milímetro | milímetro | (milímetro) | kg/km | Ω /km | kV/5min | En el aire (a) | En el suelo (A) |
| 1 × 25 | 7/2.14 | 3,4 | 2 | 20,0 | 598 | 0,727 | 21 | 140 | 150 |
| 1 × 35 | 7/2.52 | 3,4 | 2 | 22,0 | 719 | 0,524 | 21 | 175 | 180 |
| 1 × 50 | 10/2.52 | 3,4 | 2 | 23,0 | 884 | 0,387 | 21 | 205 | 215 |
| 1 × 70 | 14/2.52 | 3,4 | 2 | 24,0 | 1097 | 0,268 | 21 | 260 | 265 |
| 1 × 95 | 19/2.52 | 3,4 | 2 | 26,0 | 1378 | 0,193 | 21 | 315 | 315 |
| 1 × 120 | 24/2.52 | 3,4 | 2 | 28,0 | 1658 | 0,153 | 21 | 365 | 360 |
| 1 × 150 | 30/2.52 | 3,4 | 2 | 30,0 | 1967 | 0,124 | 21 | 415 | 405 |
| 1 × 185 | 37/2.52 | 3,4 | 2 | 31,0 | 2335 | 0,0991 | 21 | 475 | 455 |
| 1 × 240 | 48/2.52 | 3,4 | 2 | 34,0 | 2908 | 0,0754 | 21 | 565 | 530 |
| 1 × 300 | 61/2.52 | 3,4 | 2 | 36,0 | 3507 | 0,0601 | 21 | 645 | 595 |
| 1 × 400 | 61/2.97 | 3,4 | 2,5 | 39,0 | 4503 | 0,0470 | 21 | 750 | 680 |
| 1 × 500 | 61/3.23 | 3,4 | 2,5 | 42,0 | 5479 | 0,0366 | 21 | 865 | 765 |
| 1 × 630 | 61/3.50 | 3,4 | 2,5 | 48,0 | 6952 | 0,0283 | 21 | 990 | 860 |
| 1 × 800 | 91/3.20 | 3,4 | 2,6 | 52,0 | 7120 | 0,0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91/3.75 | 3,4 | 2,8 | 57,0 | 10500 | 0,0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7/2.14 | 3,4 | 2,3 | 41,0 | 895 | 0,727 | 21 | 120 | 125 |
| 3 × 35 | 7/2.52 | 3,4 | 2,4 | 44,0 | 2293 | 0,524 | 21 | 145 | 155 |
| 3 × 50 | 10/2.52 | 3,4 | 2,5 | 46,0 | 2812 | 0,387 | 21 | 175 | 180 |
| 3 × 70 | 14/2.52 | 3,4 | 2,6 | 50,0 | 3508 | 0,268 | 21 | 220 | 220 |
| 3 × 95 | 19/2.52 | 3,4 | 2,7 | 53,0 | 4402 | 0,193 | 21 | 265 | 265 |
| 3 × 120 | 24/2.52 | 3,4 | 2,8 | 56,0 | 5319 | 0,153 | 21 | 305 | 300 |
| 3 × 150 | 30/2.52 | 3,4 | 2,9 | 59,0 | 6309 | 0,124 | 21 | 350 | 340 |
| 3 × 185 | 37/2.52 | 3,4 | 3,0 | 62,0 | 7319 | 0,0991 | 21 | 395 | 380 |
| 3 × 240 | 48/2.52 | 3,4 | 3,2 | 68,0 | 9218 | 0,0754 | 21 | 470 | 435 |
| 3 × 300 | 61/2.52 | 3,4 | 3,4 | 72,0 | 11159 | 0,0601 | 21 | 535 | 485 |
| 3 × 400 | 61/2.97 | 3,4 | 3,6 | 81,0 | 15107 | 0,0470 | 21 | 610 | 520 |
