Datos del producto:
Pago y Envío Términos:
|
| conductor: | Aluminio | Aislamiento: | XLPE |
|---|---|---|---|
| Envoltura: | PVC | No de la base: | 1 |
| Tensión nominal: | 1KV-35KV | Material de la armadura: | Cinta del alambre de acero o del acero |
| Pantalla: | Cinta del alambre de Coope | ||
| Alta luz: | cable eléctrico acorazado,Cable eléctrico acorazado |
||

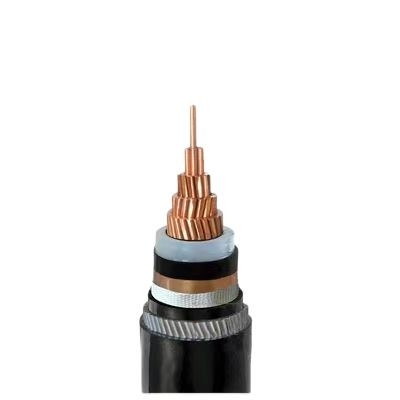

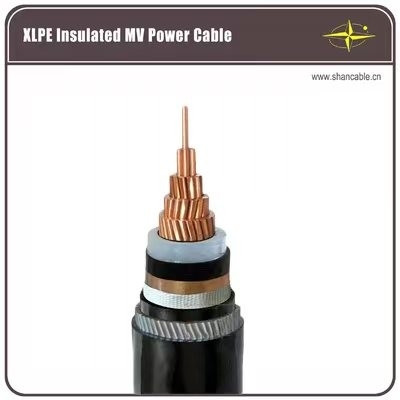

Cable de aluminio eléctrico acorazado modificado para requisitos particulares del conductor, cable de transmisión acorazado
Descripción:
CU/XLPE /S TA/PVC, IEC 60502
IEC 60502, IEC 60228, GB/T 12706.1-2008.
CE, CCC, KEMA
Construcciones
Conductor: El conductor de aluminio trenzado circular, se ajusta a la clase 2 del IEC 60228
Aislamiento: XLPE/A
Pantalla: Alambre de cobre/cinta
Interno que abarca: el PVC
Armadura: Alambre de acero o cinta galvanizado
Envoltura: Tipo ST2del PVC a IEC 60502, negro
Nota: Color del aislamiento según estándares o el requisito de cliente
Usos
Utilizado para la transmisión de poder y la línea de la distribución con el voltaje clasificado en 35kv y abajo. Comparado con el cable de transmisión aislado PVC, el cable de transmisión de XLPE se jacta no sólo características de la electricidad excelente, mecanismo, calor y envejecimiento resistentes, estructura resistente a la corrosión, pero también simple tensión-resistente y química del ambiente, peso ligero, ninguna restricción poniendo descenso, y permiso de alta temperatura para el trabajo a largo plazo.
Para Layling dentro y al aire libre. Capaz de llevar cierta tracción durante la instalación, pero fuerzas mecánicas no externas. Estándares
International: IEC 60502, IEC 60228
China: GB/T 12706.1-2008
Otros estándares tales como BS, estruendo e ICEA a petición
Datos técnicos
Voltaje clasificado: 2-35 kilovoltios
Max. Conductor Temp.: normal (90°C), cortocircuitan no más que 5 s (160°C cuando sección-área debajo de 300milímetros2,140°C cuando sección-área sobre 300milímetros2)
Min. Ambient Temp.: El cable será pre heated si la temperatura ambiente está debajo de 0°C
Radio de doblez mínimo: solo cable 20(el d+D)±5% de la base
Cable multifilar 15(el d+D)±5%
Certificados
CE, RoHS, CCC, KEMA y más otros a petición
Tabla 4 del voltaje, de los corazones y del corte transversal
| Artículo | Categoría A, B | 3.6/6kV | 6/10kV | 8.7/15kV | 12/20kV | 18/30kV | 21/35kV |
| Categoría A, B | 6/6kV | 8.7/10kV | 12/15kV | 18/20kV | - | 26/35kV | |
| Sola base | mm2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
| Base tres | mm2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
El cable con voltaje clasificado A de la categoría se utiliza en la situación que requiere no durante 1 Min. de poner a tierra vez última de la falta. Para el cable con voltaje clasificado B de la categoría, la vez última de la falta que pone a tierra no es normalmente durante 1 hora, la vez última máxima no es durante 8 horas, la vez última de la falta de tierra anual en conjunto no debe ser durante 125 horas, la categoría C incluye todo el sistema cuenta con la categoría A y B.
Descripción:
CU/XLPE /S TA/PVC, IEC 60502
IEC 60502, IEC 60228, GB/T 12706.1-2008.
CE, CCC, KEMA
Construcciones
Conductor: El conductor de cobre trenzado circular, se ajusta a la clase 2 del IEC 60228
Aislamiento: XLPE/A
Interno que abarca: el PVC
Armadura: Alambre de acero o cinta galvanizado
Envoltura: Tipo ST2del PVC a IEC 60502, negro
Nota: Color del aislamiento según estándares o el requisito de cliente
Usos
Utilizado para la transmisión de poder y la línea de la distribución con el voltaje clasificado en 35kv y abajo. Comparado con el cable de transmisión aislado PVC, el cable de transmisión de XLPE se jacta no sólo características de la electricidad excelente, mecanismo, calor y envejecimiento resistentes, estructura resistente a la corrosión, pero también simple tensión-resistente y química del ambiente, peso ligero, ninguna restricción poniendo descenso, y permiso de alta temperatura para el trabajo a largo plazo.
Para Layling dentro y al aire libre. Capaz de llevar cierta tracción durante la instalación, pero fuerzas mecánicas no externas. Estándares
International: IEC 60502, IEC 60228
China: GB/T 12706.1-2008
Otros estándares tales como BS, estruendo e ICEA a petición
Datos técnicos
Voltaje clasificado: 2-35 kilovoltios
Max. Conductor Temp.: normal (90°C), cortocircuitan no más que 5 s (160°C cuando sección-área debajo de 300milímetros2,140°C cuando sección-área sobre 300milímetros2)
Min. Ambient Temp.: El cable será pre heated si la temperatura ambiente está debajo de 0°C
Radio de doblez mínimo: solo cable 20(el d+D)±5% de la base
Cable multifilar 15(el d+D)±5%
Certificados
CE, RoHS, CCC, KEMA y más otros a petición
Tabla 4 del voltaje, de los corazones y del corte transversal
| Artículo | Categoría A, B | 3.6/6kV | 6/10kV | 8.7/15kV | 12/20kV | 18/30kV | 21/35kV |
| Categoría A, B | 6/6kV | 8.7/10kV | 12/15kV | 18/20kV | - | 26/35kV | |
| Sola base | mm2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
| Base tres | mm2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
El cable con voltaje clasificado A de la categoría se utiliza en la situación que requiere no durante 1 Min. de poner a tierra vez última de la falta. Para el cable con voltaje clasificado B de la categoría, la vez última de la falta que pone a tierra no es normalmente durante 1 hora, la vez última máxima no es durante 8 horas, la vez última de la falta de tierra anual en conjunto no debe ser durante 125 horas, la categoría C incluye todo el sistema cuenta con la categoría A y B.
