Datos del producto:
Pago y Envío Términos:
|
| Nombre modelo: | cable de 5C FRC | Conductor Type: | Clase trenzada 2 |
|---|---|---|---|
| Tamaño: | 1.5-800mm2 | Base no.: | Cinco |
| Garantía: | 2 años | muestra libre: | Disponible |
| Alta luz: | Cable de transmisión del lszh de cinco bases,Cable de transmisión del lszh del CU,Cable de transmisión del lszh de la clase 2 |
||

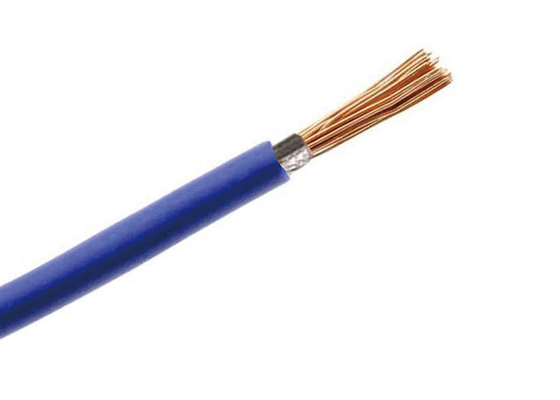

Cable de transmisión ignífugo de CU/XLPE/PVC 0.6/1kV LSZH para Buidings
Usos:
Se utiliza para transmitir y para distribuir poder en la transmisión de poder y el sistema de distribución de 35kV o para bajar. Se aplica generalmente a los campos incluyendo el poder, construcción, minas, metalurgia, industria petroquímica y la comunicación en completo substituir del cable de transmisión aislado de papel inmerso en aceite y en parcial substituye del cable de transmisión aislado PVC. Cables de transmisión para las redes del poder, metro, al aire libre y en la canalización de cable. El cable de alto voltaje del xlpe se utiliza para ser puesto dentro, en túnel, surco del cable o el tubo, este cable no podría llevar la fuerza mecánica afuera. Poniendo el solo cable de la base en el conducto magnético no permitido.
Estándares:
Internacional: IEC 60502, IEC 60228, (IEC 60332-3 para el Franco-tipo único)
China: GB/T 12706, (GB/T 18380-3 para el Franco-tipo único)
Otros estándares tales como BS, estruendo e ICEA a petición
Parámetro técnico
| Corte transversal del conductor | Grueso del aislamiento | Grueso de la envoltura | Diámetro de Approx.cable | Max.resistance del conductor en el ℃ 20 | Voltaje de la prueba (CA) |
| mm2 | milímetro | milímetro | milímetro | ohm/km | KV/5min |
| 5x2.5 | 0,8 | 1,8 | 13,6 | 7,41 | 3,5 |
| 5x4 | 1,0 | 1,8 | 16,1 | 4,61 | 3,5 |
| 5x6 | 1,0 | 1,8 | 17,7 | 3,08 | 3,5 |
| 5x10 | 1,0 | 1,8 | 21,0 | 1,83 | 3,5 |
| 5x16 | 1,0 | 1,8 | 23,8 | 1,15 | 3,5 |
| 5x25 | 1,2 | 1,8 | 28,7 | 0,73 | 3,5 |
| 5x35 | 1,2 | 1,9 | 32,0 | 0,524 | 3,5 |
| 5x50 | 1,4 | 2,1 | 37,4 | 0,387 | 3,5 |
| 5x70 | 1,4 | 2,2 | 41,7 | 0,268 | 3,5 |
| 5x95 | 1,6 | 2,4 | 48,1 | 0,193 | 3,5 |
| 5x120 | 1,6 | 2,5 | 53,0 | 0,153 | 3,5 |
| 5x150 | 1,8 | 2,7 | 58,6 | 0,124 | 3,5 |
| 5x185 | 2,0 | 2,9 | 65,1 | 0,0991 | 3,5 |
| 5x240 | 2,2 | 3,1 | 72,1 | 0,0754 | 3,5 |
| 5x300 | 2,4 | 3,4 | 80,1 | 0,060 | 3,5 |
| 5x400 | 2,6 | 3,6 | 87,0 | 0,0470 | 3,5 |
Propiedades principales
| No. | Artículo de la prueba | Propiedad | ||
| 1 | Construcción | Enumerado a las tablas | ||
| 2 | Resistencia del conductor | Enumerado a las tablas | ||
| 3 | Voltaje de la prueba | CA 3.5kV 5min | Ningún breaken | |
| 4 | Propiedades de Machenical antes de envejecer | Resistencia a la tensión | Aislamiento | 12.5N/mm2 mínimo |
| Envoltura | 12.5N/mm2 mínimo | |||
| Alargamiento en la rotura | Aislamiento | 150% mínimo | ||
| Envoltura | 150% mínimo | |||
| Propiedades de Machenical después de envejecer | Resistencia a la tensión | Aislamiento | 100℃±2℃7days 12.5N/mm2 mínimo | |
| Envoltura | 100℃±2℃7days 12.5N/mm2 mínimo | |||
| Válvula diversa de la resistencia a la tensión | Aislamiento | 100℃±2℃7days máximo el 25% | ||
| Envoltura | 100℃±2℃7days máximo el 25% | |||
| Alargamiento en la rotura | Aislamiento | 100℃±2℃7days el Min.150% | ||
| Envoltura | 100℃±2℃7days el Min.150% | |||
| Válvula diversa de la resistencia a la tensión | Aislamiento | 100℃±2℃7days máximo el 25% | ||
| Envoltura | 100℃±2℃7days máximo el 25% | |||
| 5 | Propiedad ignífuga | IEC60332 - 3 | ||
| 6 | Constante de la resistencia del aislamiento | Minuto en 20℃ | 36,7 | |
| Ki MΩ.km | Minuto en 70℃ | 0,037 | ||
Condiciones de trabajo:
1) Esta temperatura de trabajo máxima del conductor es 70°C.
2) Durante tener un cortocircuito (que dura menos de 5 segundos) la temperatura máxima del conductor de cable para no estará sobre 160°C.
3) La temperatura del ambiente debe ser no más baja que 0°C para poner el cable;
4) Permiso del radio de doblez del cable;
solo cable de la base: ningún cable de cinta de acero 20D: cable de cinta de acero 15D.
cable de 3 bases: ningún cable de cinta de acero 15D; cable de cinta de acero 12D.
