Datos del producto:
Pago y Envío Términos:
|
| CONDUCTOR: | Conductor de aluminio trenzado | Aislamiento: | PVC |
|---|---|---|---|
| Envoltura: | Tipo ST2 del PVC a IEC 60502 | Color de la envoltura: | NEGRO |
| Uso: | Subterráneo | Base: | Multi-núcleo |
| Alta luz: | El PVC multi de la base aisló los cables,Cable de transmisión subterráneo de la envoltura del PVC,Conductor de aluminio trenzado Cable |
||

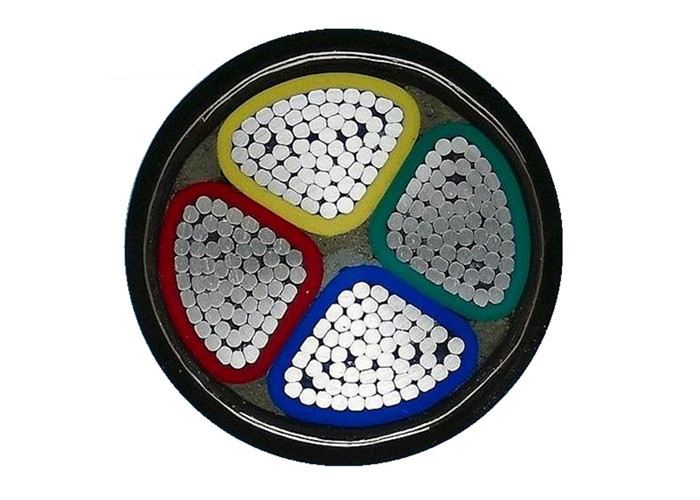

Cable de transmisión de aluminio de la envoltura del PVC del aislamiento del PVC del conductor de la base multi NAYY
Construcciones
Conductor: Conductor de aluminio trenzado, Cl.2 según IEC 60228
Aislamiento: PVC
Envoltura: Tipo ST2 del PVC a IEC 60502, negro
Palabras claves: Cable de aluminio, conductor de aluminio Cable, cable de la baja tensión del aislamiento NAYY del PVC
Usos
Para el cable de transmisión de NAYY, puede ser utilizado para poner dentro y al aire libre. Capaz de llevar cierta tracción durante la instalación, pero fuerzas mecánicas no externas. La colocación del solo cable de la base en conductos magnéticos no se permite.
Estándares
Internacional: IEC 60502-1, IEC 60228,
China: GB/T 12706, (GB/T 18380-3 para ZR-VLV único)
Otros estándares tales como BS, estruendo e ICEA a petición
Datos técnicos
Voltaje clasificado: 0.6/1kV
Conductor máximo Temperature: debajo de normal (90 OC), emergencia (130OC) o cortocircuitar no más que 5 condiciones de s (250℃).
Min. Ambient Temp. 0 OC, después de la instalación y solamente cuando el cable está en un de posición fija
Radio de doblez mínimo: cable O.D de 20 x para la sola base
cable O.D de 15 x para la base multi
Certificados
CE, RoHS, KEMA y más otros a petición
Artículos comerciales: MOQ: el 1000m
Condiciones de pago: El 30% T/T antes de la producción, el 70% T/T antes de entrega
Embalaje: El tambor o nosotros de madera del hierro puede ofrecer el tambor de acero entero si es pedido por el cliente.
Especificaciones
| Nom. Corte transversal del conductor | Diámetro de no. de los filamentos. Del conductor | Grueso del aislamiento | Grueso de la envoltura | Aproximadamente O.D. |
Aproximadamente. Peso |
Máximo D.C Resistance del conductor (℃ 20) | CA de prueba del voltaje | Grado actual | |
| milímetro2 | pc/mm | milímetro | milímetro | (milímetro) | kg/km | Ω /km | kV/5min | En el aire (a) | En el suelo (A) |
| 4 × 4 | 1/2.25 | 0,7 | 1,8 | 13,0 | 155 | 7,41 | 3,5 | 27 | 36 |
| 4 × 6 | 1/2.76 | 0,7 | 1,8 | 14,0 | 184 | 4,61 | 3,5 | 35 | 46 |
| 4 × 10 | 7/1.38 | 0,7 | 1,8 | 17,0 | 258 | 3,08 | 3,5 | 47 | 59 |
| 4 × 16 | 7/1.78 | 0,7 | 1,8 | 20,0 | 366 | 1,91 | 3,5 | 64 | 80 |
| 4 × 25 | 7/2.14 | 0,9 | 1,8 | 23,0 | 540 | 1,200 | 3,5 | 82 | 100 |
| 4 × 35 | 7/2.52 | 0,9 | 1,8 | 25 | 686 | 0,868 | 3,5 | 100 | 120 |
| 4 × 50 | 10/2.52 | 1,0 | 1,8 | 23 | 907 | 0,641 | 3,5 | 125 | 145 |
| 4 × 70 | 14/2.52 | 1,1 | 1,8 | 27 | 1192 | 0,443 | 3,5 | 155 | 175 |
| 4 × 95 | 19/2.52 | 1,1 | 1,9 | 31 | 1598 | 0,320 | 3,5 | 200 | 210 |
| 4 × 120 | 24/2.52 | 1,2 | 2,0 | 33 | 1949 | 0,253 | 3,5 | 220 | 240 |
| 4 × 150 | 30/2.52 | 1,4 | 2,2 | 38 | 2517 | 0,206 | 3,5 | 250 | 270 |
| 4 × 185 | 37/2.52 | 1,6 | 2,3 | 42 | 3091 | 0,1640 | 3,5 | 295 | 305 |
| 4 × 240 | 48/2.52 | 1,7 | 2,5 | 47 | 3825 | 0,1250 | 3,5 | 345 | 355 |
| 4 × 300 | 61/2.52 | 1,8 | 2,6 | 52 | 4830 | 0,1000 | 3,5 | 395 | 400 |
| 4 × 400 | 61/2.97 | 2,0 | 3,1 | 66 | 5840 | 0,0778 | 3,5 | 445 | 445 |
