Datos del producto:
Pago y Envío Términos:
|
| nombre: | cable subterráneo del xlpe | conductor: | Condense el conductor de cobre trenzado, Cl.2 según IEC 60228 |
|---|---|---|---|
| Aislamiento: | XLPE | Color del aislamiento: | ROJO, AMARILLO, AZUL |
| Temporeros de funcionamiento: | 90 grados | Envoltura: | Tipo ST2 del PVC o de FR-PVC a IEC 60502, negro |
| Alta luz: | XLPE Cable de aislamiento,XLPE aislado por cable |
||

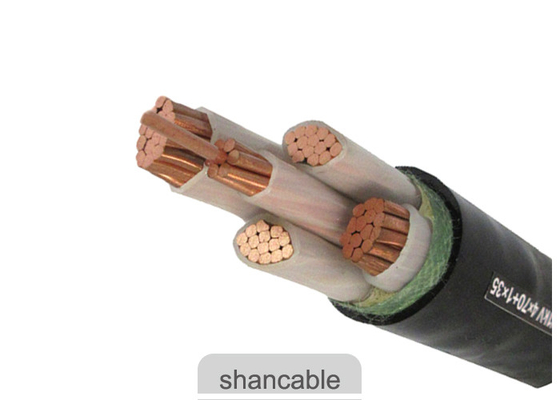

Cable subterráneo resistente al fuego de XLPE/cable mineral del aislamiento de XLPE
Construcción
Conductor: Condense el conductor de cobre trenzado, Cl.2 según IEC 60228
Aislamiento: XLPE (polietileno reticulado) clasificado en 90 OC
Envoltura: Tipo ST2 del PVC o de FR-PVC a IEC 60502, negro
Usos
Para poner dentro y al aire libre. Capaz de llevar cierta tracción durante la instalación, pero fuerzas mecánicas no externas. La colocación del solo cable de la base en conductos magnéticos no se permite.
Estándares
International: IEC 60502-1, IEC 60228,
China: GB/T 12706, (GB/T 18380-3 para ZR-YJV solamente)
Otros estándares tales como BS, estruendo e ICEA a petición
Datos técnicos
Voltaje clasificado: 0.6/1kV
Temperatura máxima del conductor: debajo de normal (90 OC), la emergencia (130OC) o cortocircuita no más que 5 condiciones de s (250℃).
Min. Ambient Temp. 0 OC, después de la instalación y solamente cuando el cable está en un de posición fija
Radio de doblez mínimo: cable O.D de 20 x para la sola base
cable O.D de 15 x para la base multi
Certificados
CE, RoHS, KEMA y más otros a petición
Artículos comerciales: MOQ: los 200m
Condiciones de pago: El 30% T/T antes de la producción, el 70% T/T antes de entrega
El embalar: Tambor de madera del hierro
Especificaciones
| Nom. Corte transversal del conductor | No/diámetro de los filamentos. Del conductor | Grueso del aislamiento | Grueso de la envoltura | Aproximadamente O.D. |
Aproximadamente. Peso |
Max. D.C Resistance del conductor (℃ 20) | CA del voltaje de la prueba | Grado actual | |
| milímetro2 | pc/mm | milímetro | milímetro | (milímetro) | kg/km | Ω /km | kV/5min | En el aire (a) | En el suelo (A) |
| 5 × 4 | 1/2.25 | 0,7 | 1,8 | 14,5 | 349 | 4,61 | 3,5 | 34 | 45 |
| 5 × 6 | 1/2.76 | 0,7 | 1,8 | 15,8 | 460 | 3,08 | 3,5 | 43 | 57 |
| 5× 10 | 7/1.38 | 0,7 | 1,8 | 19,0 | 699 | 1,83 | 3,5 | 60 | 77 |
| 5 × 16 | 7/1.78 | 0,7 | 1,8 | 22,0 | 1013 | 1,15 | 3,5 | 83 | 105 |
| 5 × 25 | 7/2.14 | 0,9 | 1,8 | 25,0 | 1566 | 0,727 | 3,5 | 105 | 125 |
| 5 × 35 | 7/2.52 | 0,9 | 1,9 | 28,0 | 2083 | 0,524 | 3,5 | 125 | 155 |
| 5× 50 | 10/2.52 | 1,0 | 2,0 | 31,0 | 2921 | 0,387 | 3,5 | 160 | 185 |
| 5× 70 | 14/2.52 | 1,1 | 2,1 | 36,0 | 3974 | 0,268 | 3,5 | 200 | 225 |
| 3 × 2,5 del × 4+ 2 | 1/2.25+1/1.38 | 0,7 | 1,8 | 13,9 | 309 | 4,61 | 3,5 | 34 | 45 |
| 3 × 4 del × 6+ 2 | 1/2.76+1/2.25 | 0,7 | 1,8 | 15,3 | 413 | 3,08 | 3,5 | 43 | 57 |
| 3 × 6 del × 10+ 2 | 7/1.38+1/2.8 | 0,7 | 1,8 | 17,7 | 603 | 1,83 | 3,5 | 60 | 77 |
| 3 × 10 del × 16+ 2 | 7/1.78+7/1.38 | 0,7 | 1,8 | 20,7 | 888 | 1,15 | 3,5 | 83 | 105 |
| 3 × 16 del × 25+ 2 | 7/2.14+7/1.78 | 0,9 | 1,8 | 24,0 | 1342 | 0,727 | 3,5 | 105 | 125 |
| 3 × 16 del × 35+ 2 | 7/2.52+7/1.78 | 0,9 | 1,8 | 25,7 | 1647 | 0,524 | 3,5 | 125 | 155 |
| 3 × 25 del × 50+ 2 | 10/2.52+7/2.14 | 1,0 | 1,9 | 28,8 | 2386 | 0,387 | 3,5 | 160 | 185 |
| 5 × 6 | 1/2.76 | 0,7 | 1,8 | 15,8 | 460 | 3,08 | 3,5 | 43 | 57 |
| 3 × 35 del × 70+ 2 | 14/2.52+7/2.52 | 1,1 | 2,0 | 32,4 | 3201 | 0,268 | 3,5 | 200 | 225 |
| 3 × 50 del × 95+ 2 | 19/2.52+10/2.52 | 1,1 | 2,1 | 35,6 | 4269 | 0,193 | 3,5 | 245 | 270 |
| 3 × 70 del × 120+ 2 | 24/2.52+14/2.52 | 1,2 | 2,3 | 41,1 | 5437 | 0,153 | 3,5 | 285 | 310 |
| 3 × 70 del × 150+ 2 | 30/2.52+14/2.52 | 1,4 | 2,4 | 43,6 | 6519 | 0,124 | 3,5 | 325 | 345 |
| 3 × 95 del × 185+ 2 | 37/2.52+19/2.52 | 1,6 | 2,5 | 49,1 | 8101 | 0,0991 | 3,5 | 375 | 390 |
| 3 × 120 del × 240+ 2 | 48/2.52+24/2.52 | 1,7 | 2,7 | 54,2 | 10340 | 0,0754 | 3,5 | 440 | 450 |
| 3 × 150 del × 300+ 2 | 61/2.52+30/2.52 | 1,8 | 2,8 | 55,6 | 12810 | 0,0601 | 3,5 | 505 | 515 |
| 4 × 6 del × 10+ 1 | 7/1.38+1/2.8 | 0,7 | 1,8 | 18,3 | 649 | 1,83 | 3,5 | 60 | 77 |
| 4 × 10 del × 16+ 1 | 7/1.78+7/1.38 | 0,7 | 1,8 | 21,1 | 965 | 1,15 | 3,5 | 83 | 105 |
| 4 × 16 del × 25+ 1 | 7/2.14+7/1.78 | 0,9 | 1,8 | 24..5 | 1456 | 0,727 | 3,5 | 105 | 125 |
| 4 × 16 del × 35+ 1 | 7/2.52+7/1.78 | 0,9 | 1,8 | 26,9 | 1863 | 0,524 | 3,5 | 125 | 155 |
| 4 × 25 del × 50+ 1 | 10/2.52+7/2.14 | 1,0 | 1,9 | 28,8 | 2633 | 0,387 | 3,5 | 160 | 185 |
| 4 × 35 del × 70+ 1 | 14/2.52+7/2.52 | 1,1 | 2,0 | 32,4 | 3565 | 0,268 | 3,5 | 200 | 225 |
| 4 × 50 del × 95+ 1 | 19/2.52+10/2.52 | 1,1 | 2,1 | 35,6 | 4735 | 0,193 | 3,5 | 245 | 270 |
| 4 × 70 del × 120+ 1 | 24/2.52+14/2.52 | 1,2 | 2,3 | 41,1 | 5977 | 0,153 | 3,5 | 285 | 310 |
| 4 × 70 del × 150+ 1 | 30/2.52+14/2.52 | 1,4 | 2,4 | 43,6 | 7276 | 0,124 | 3,5 | 325 | 345 |
| 4 × 95 del × 185+ 1 | 37/2.52+19/2.52 | 1,6 | 2,5 | 49,1 | 9055 | 0,0991 | 3,5 | 375 | 390 |
| 4 × 120 del × 240+ 1 | 48/2.52+24/2.52 | 1,7 | 2,7 | 54,2 | 11567 | 0,0754 | 3,5 | 440 | 450 |
| 4 × 150 del × 300+ 1 | 61/2.52+30/2.52 | 1,8 | 3,1 | 66,3 | 14321 | 0,0601 | 3,5 | 505 | 515 |
